铺铜规则设置老是提醒不正确

录入:edatop.com     点击:

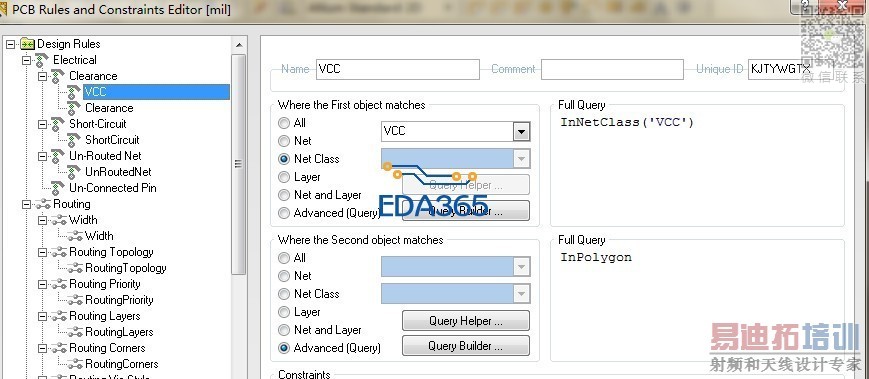

我设置了普通规则,一直提醒不正确这是那里问题,还有各问题如果我要设置3W应该怎么弄啊
___________________________________________________________________________
非常感谢大家,我今天再次同样设置的竟然好使了,不在报错了,我也不知道上面原因

rule



你应该是写inpoly吧,后面的ON不用加才对吧

而且上面的不应该是cass,直接就是那些层或者那些网络吧

有什么区别吗

你说的不正确是软板报错哪里有问题?
看你的规则设置现在这样是没有问题的...

在规则里写  inpoly;
3W  是指线距是线宽的两倍。

規則名稱改一下,不要叫做VCC
就是最上面Name

点确定的时候一直弹出对话框说我设置不正确,你看那VCC都变成红色的去了,很是奇怪。

那怎么设置呢谢谢

加不加on都可以的

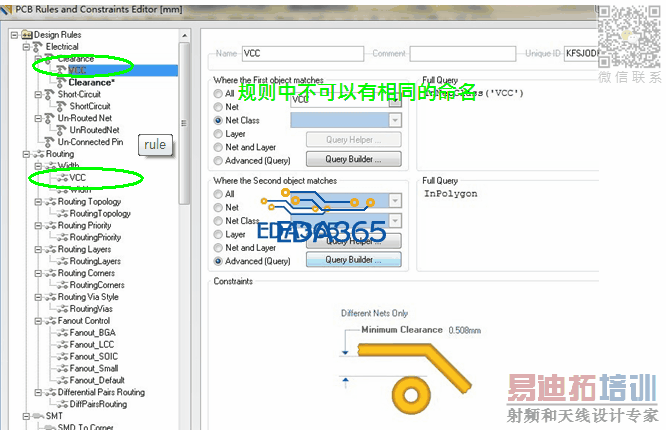

变红的原因如下图:

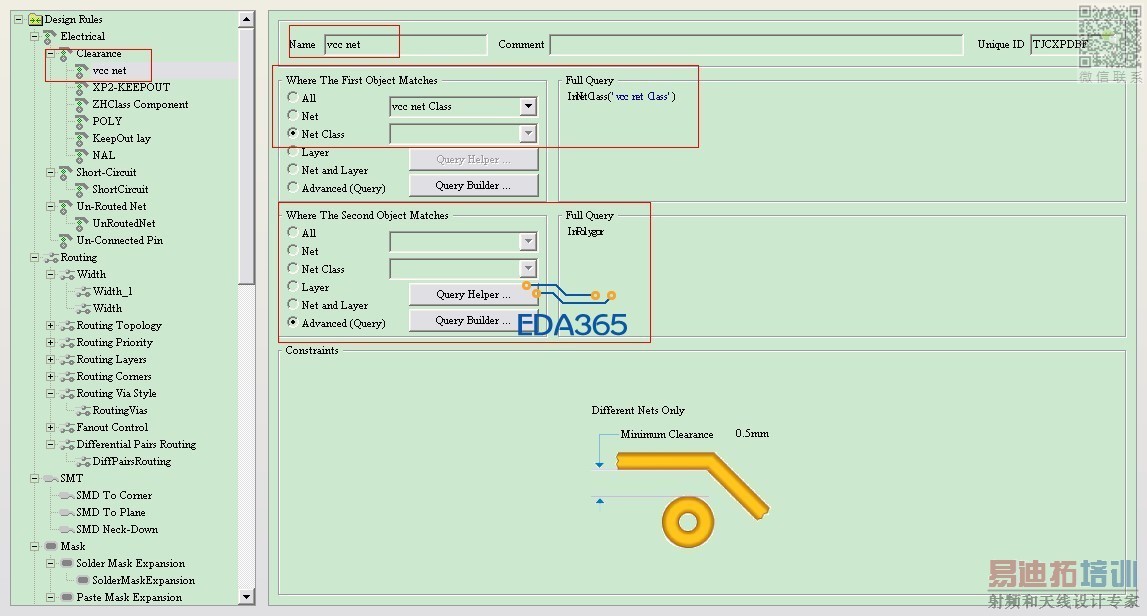

我特意建了一组电源的NET CLASS,照你的方法设置RULE,表示没有出错。

同样的规则设置界面,线到线的语句就是,上下都输入istrack,然后输入数值就行了
