求资深工程师解答Altium怎么实现这种效果
录入：edatop.com 点击：

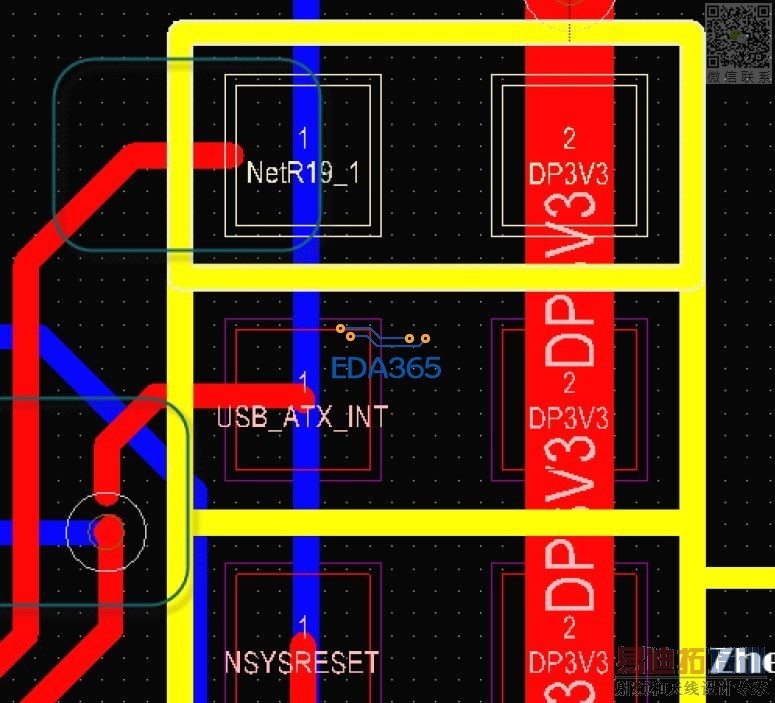

altium是怎么设置的可以显示这种效果

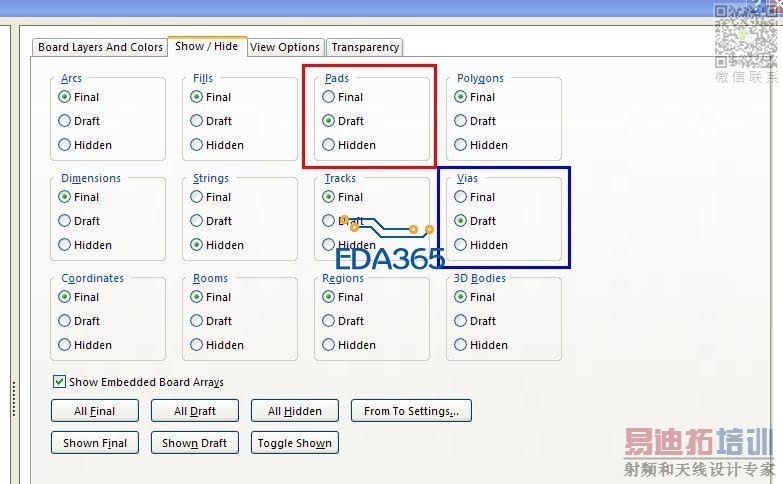

在英文输入法的状态下，敲入"L"字母，就会出现视图管理界面，再在视图管理界面选择“Show/Hide”这一项，在这里，线、过孔、焊盘、铜皮等有三种状态可选择，三种状态分别为：final(实心化)、draft(透明状，就是你现在想达到的这种形式)、hide(隐藏)，灵活运用这三种状态可以避免很多的细节错误哦
学习了，好像ALLEGRO软件喜欢透明设置，不知道是不是真的。想不到AD软件也可以。感谢高手的回复。
mark！
这样显示会减轻卡机的现象
厉害，这也想得到
正好需要这个，感谢！
我们平时走线的时候，线可能存在小节重复线，这种情况可能会导致等长误差偏大
这是个不错的方法！1
这很简单的呀，
