关于AD对齐的问题

录入：edatop.com 点击：

请教高手，在对齐的时候用ALIGN进行上，下，左，右对齐，但是对齐的间距怎么样才能做的好呢?
比如，我们往往希望三个0805封装的元件按封装大小水平排开（丝印挨着丝印效果）。怎么样才能快速实现?
谢谢！

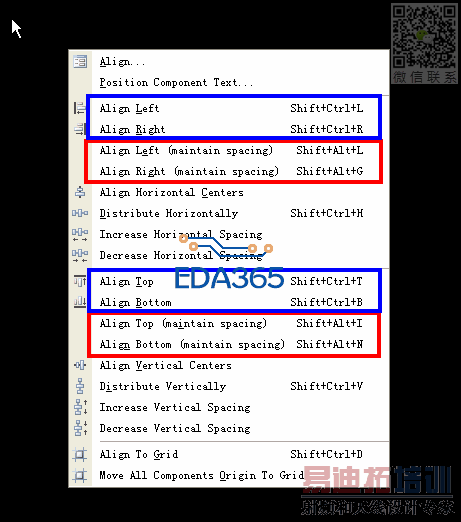

如图...图中蓝色框选的4个选项就是普通的上下左右对齐...不会在乎器件是否重叠与否.....
红色框选的4个选项就是会像你说的丝印紧贴丝印自动上下左右对齐...具体要怎么弄你稍微操作下试试就明白了....
忘了说....这个界面是你将要对齐的器件选中以后按A键弹出来的.....

非常感谢小编的回答，我试用后，发现只是靠近了，但还是没有达到丝印挨着丝印的效果，我想问是哪里还要在设置吗?

就是我还要用Decrease Vertical Spacing类似命令继续减小间距，才能达到丝印挨着丝印的效果，所以想是不是我哪里没有设置好呢?

学习了

可以Decrease Vertical Spacing和Increase Vertical Spacing来增减元件的距离
对于Decrease Vertical Spacing和Increase Vertical Spacing的间距可以通过栅格点的设置来达到你想要的要求

高手！向您老学习了

感谢大家的回复，在09版本以上才有这个功能。

过度依赖软件是不行的~

设置格点
