AD9如何导出符合SMT生产的贴片坐标文件

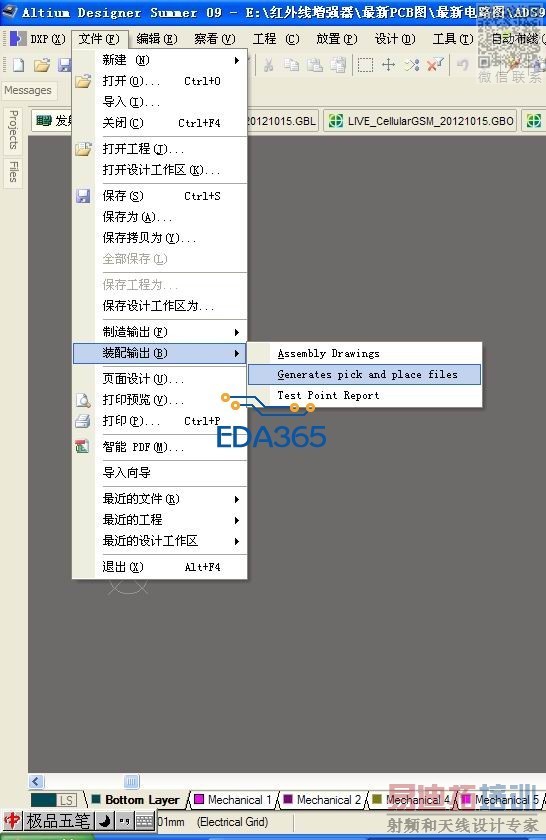

这样是对的...这样是导出坐标文件的方法...

注意封装的原点

然后勾选Text，imperial就可以了

kankan

谢谢各位

学习

AD9中，bottom层做坐标文件时，要翻转PCB板吗?

不需要翻转，直接出九号了

方法是对的，后面单位选用mm比较好些。
0坐标点最好选在MARK点上。

学习了，留个记号，以后好查找，谢谢了！

要先设置原点坐标，在出元件坐标

对于mark点，我一直不知道该怎么添加...

MARK点，其实就是放置一个焊盘，只不过，这个焊盘的要求有些特殊。
我使用的MARK点是这个样子的，是作为一个封装，这样做方便使用。
焊盘用顶层，焊盘大小为1mm的圆，另外加一层solder，3mm的圆。最后用keepout层做一个4mm的圆。
加solder层3mm的圆的目的，是让MARK点周围不上绿油；用keepout层做一个4mm的圆，是防止灌铜离mark点太近。
在PCB中放置mark点的时候，mark点最好离板边大于5mm。
不晓得是不是你要的答案。

不是说mark点要放在什么位置比较合适?我只是不知道该如何选择这个放置的位置
