AD6.9里面实心铺铜如何转成网格铺铜

录入:edatop.com     点击:
我画了一个小板,是用AD6.9画的,但由于某些原因需要转成protel99的版本,板子画的时候用了实心铺铜(solid region),这样转到protel的时候就丢失了这个铺铜,我在弄了半天也没搞懂在那里,哪个选项里转成网格的,右键属性里也没有。

大家都不使用这个功能的吗?

貌似静态铜皮用的很少的呢,除非一些特殊情况才会使用下....

AD里面静态铜皮和动态铜皮的应用有什么区别么?画出来的效果感觉都是一样的呢.

我猜的没错的话你的poly用的也是全连接吧,如果是这样的话这两个确实区别不大,但是poly也能选择花盘连接,并且还能自动避让.所以poly比fill的选择要多一些.不过有些特殊情况使用fill也会有很不错的效果.

学习到了,谢谢

你在设置是肯定点了remove  dead copper,死铜出掉了,在99se是看不到的

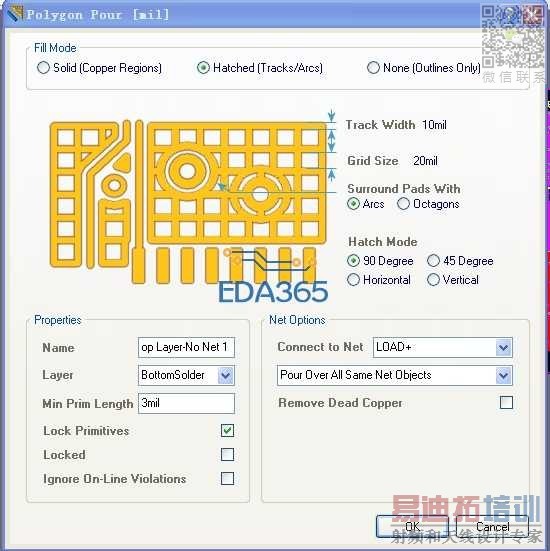

另外实铜和花铜切换分别是solid和hatched


看一下

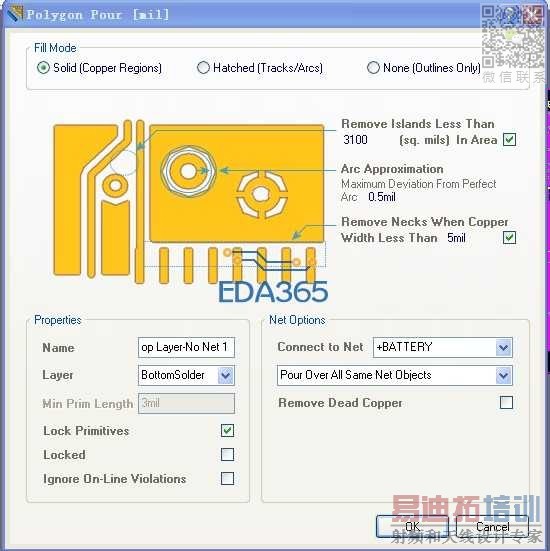

这个是铺之前的设定,我意思是铺好的实心铜怎么改成网格的

高版本转低版本是很麻烦的,它们有的定义不同了,为了保险起见建义不转换好。

先用hatched方式铺,再转就没问题的了,这是Altium Designer的通病。
