刚入行新手请教Altium designer 09画板

新手报到

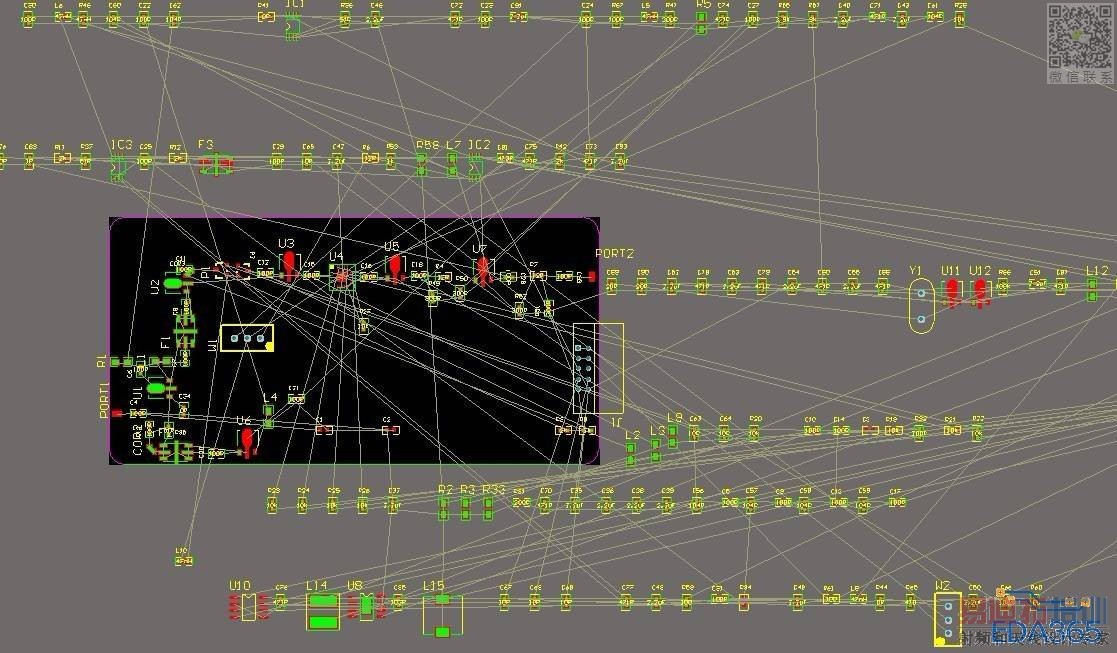

   刚入行RF射频行业 ，以前学习过Altium designer 09软件,今天画好原理图，导入PCB时，如上图所示，发现好多器件都要一个一个的拉到PCB中摆好位置，好麻烦又费时！想请教下前辈们,画PCB板一般是从原理图画起,导入PCB中,再布局布线，还是说直接在PCB上排器件，布线的?听说经验丰富的都是直接在PCB上放封装，手工布线的，是这样的吗?

  怎么都没人回答指导下啊

导入PCB后，在原理图上框选某个模块电路选中多个元件，然后工具（T），选择PCB元件（S）。
这样，画面跳转到PCB编辑界面发现某个模块电路的元件都已经选中，拉到某个空白位置布局~
重复以上步骤
再将各个模块组合

也差不多是用你说的这种方法，结合原理图。
泪奔中、、、、布了整整两天 ，总算排得差不多了，接下来要布线  、、、
终于体会到其中的辛苦和欣喜，真的是痛并快乐着。
谢谢这位前辈、、、

老工程师对于一些简单的板子是可以放封装 再直接拉线，但是对于器件多的，管脚多的，还是要用网表导的.
另：都是这样一个一个排的啊，一个一个的对位置，布局布好了再拉线。

   受教了

小编终于体会到我们工作的辛苦了

布局布线真不好做啊    新手

呵呵，第一次都是很紧张的，熟练了就没啥了

请教一下，在原理图中导入PCB后，在原理图上框选某个模块电路选中多个元件，然后工具（T），选择PCB元件（S）
这样，画面跳转到PCB编辑界面发现某个模块电路的元件都已经选中，拉到某个空白位置布局~，这个操作后就可以进行模块组合了吧?
