AD14.3中的fanout问题求助
录入：edatop.com 点击：

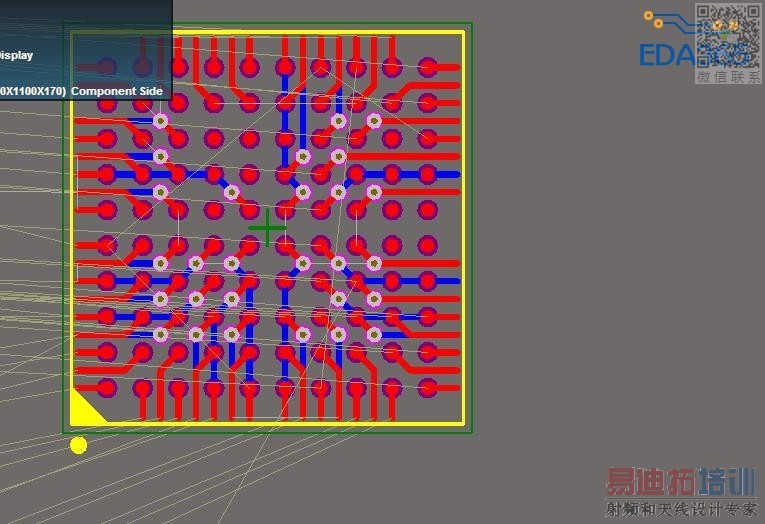

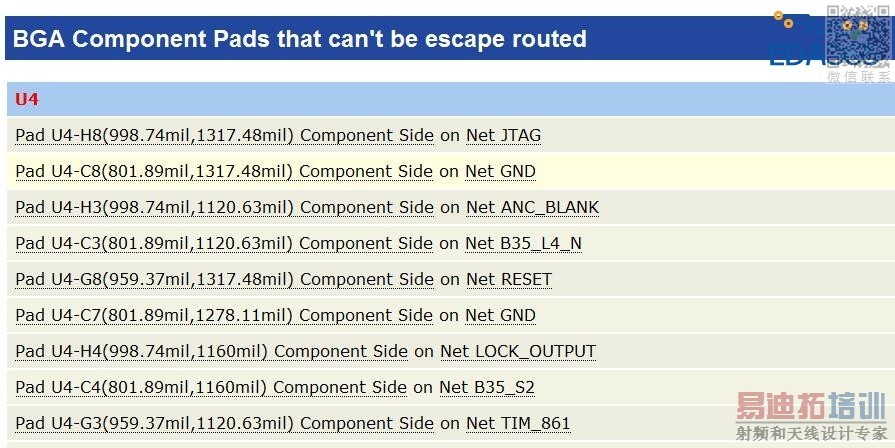

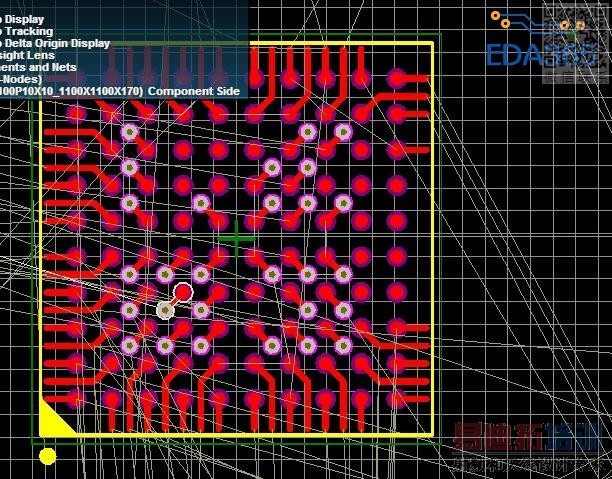

板子上有一片bga的器件，今天想使用下fanout命令，结果发现只能在顶层线引出，底层的线全部不能引出，不知道是哪里出了问题，奇怪的是如果把器件脱出板子内部，再使用fanout，底层的线就能引出了，实在搞不懂什么原因，大家有没有碰到过类似情况呢?
有没有设置ROOM规则
没有ROOM规则，整个板子上我都没有画room出来。
fanout之后的结果也是要满足"width" “clearance”规则的——过孔大小、走线宽度与焊盘之间没有匹配好间隙，就不会给你引出来。
