AD中制作异型焊盘怎么制作？

录入：edatop.com 点击：

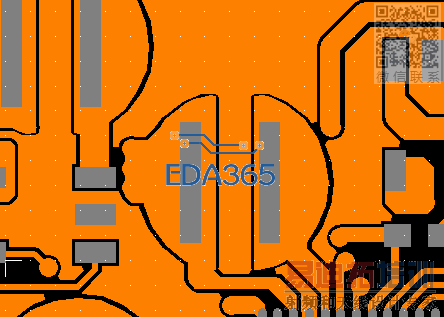

我要制作一个半圆形的电感焊盘，我是通过圆弧还有铜皮将它的top laye,r top paste, top solder层分别填充成半圆形，出gerber后有一层却显示一部分

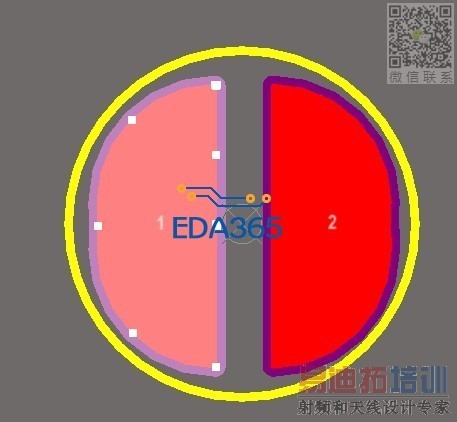

这是我做的异形焊盘

关注中

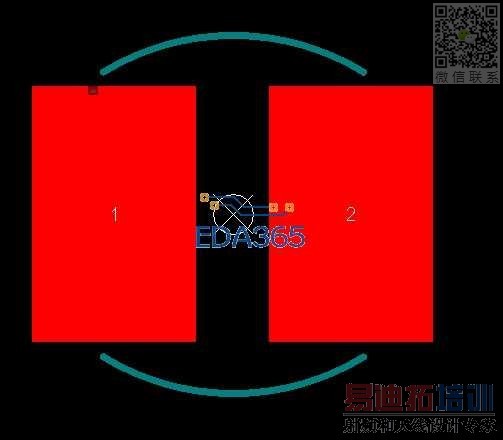

两个焊盘一般都做成两条线就可以了，外面再加上个丝印框就像了

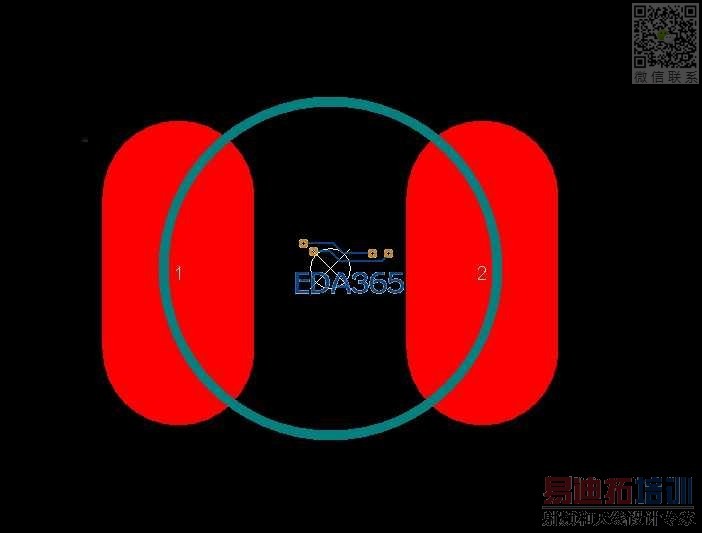

其实封装并不一定是说要和器件做的一模一样的....只要保证丝印的外框比实物要大....焊盘和器件引脚有足够的焊接面积就可以了....像你说的那个器件可以做成这样的....

你只要保证图中的丝印比器件要大两个焊盘和器件引脚的焊接面积足够...画成这样的完全可行的...

但是这种方法不一定所有场合都实用，有些需要制作异形焊盘做定位mark的，还需是需要制作尺寸标准的，请问这样的话可有更简单的制作方法，黑驴蹄子说可以用导入脚本制作异形焊盘，不知道是那种方法?

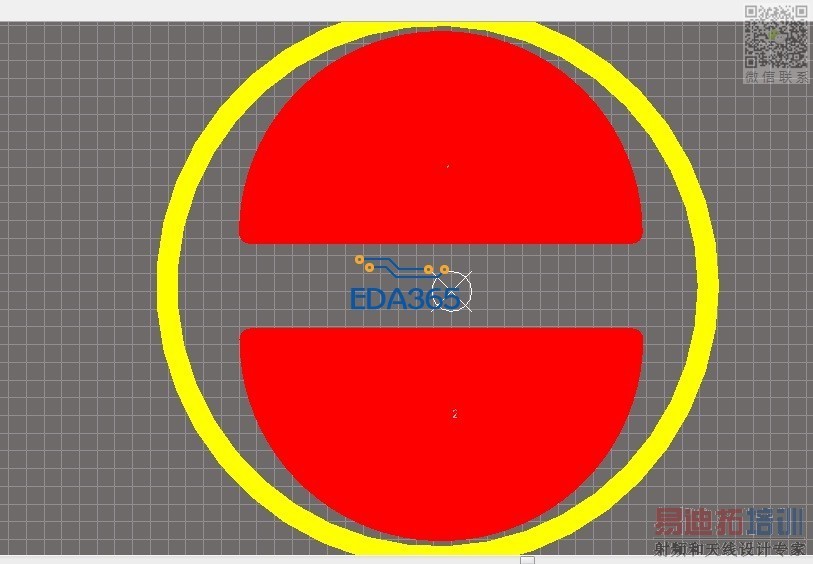

AD下制作这种超简单

樓上是高手，請教方法

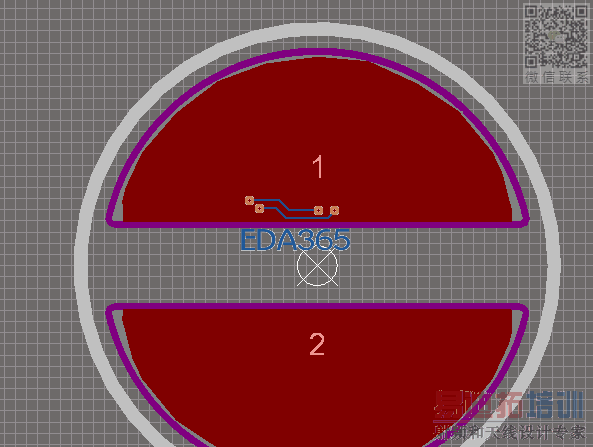

这种可以用polygon来做当然在建库的界面里面是没有polygon选项的可以先在PCB界面在TOP层 solder画好图样复制进建库界面然后在添加一个小的标贴焊盘放在刚刚复制过来的polygon上面因为polygon做出来的焊盘是没法标注焊盘引脚的...

关注中
