ad pcb如何走图片中的线

录入:edatop.com     点击:

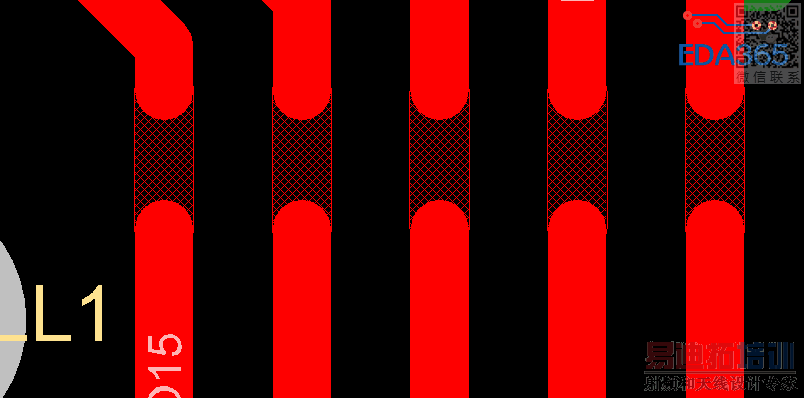

请问图片中的线怎么走,谢谢


我会,这是装B用的,没有太大的意义。

求指教

中间是铺的铜吗?

好高级的样子

中间网格线是铺铜的吧;

可以忽略规则,直接布线。
