器件扇出时 为什么加的过孔不是默认的？
录入：edatop.com 点击：
AD9画板子时 在默认设置里面 我将via的值设为10/16，扇出BGA封装器件时，添加的via却是25/50。这是怎么搞的 难道是我哪里漏设置了?

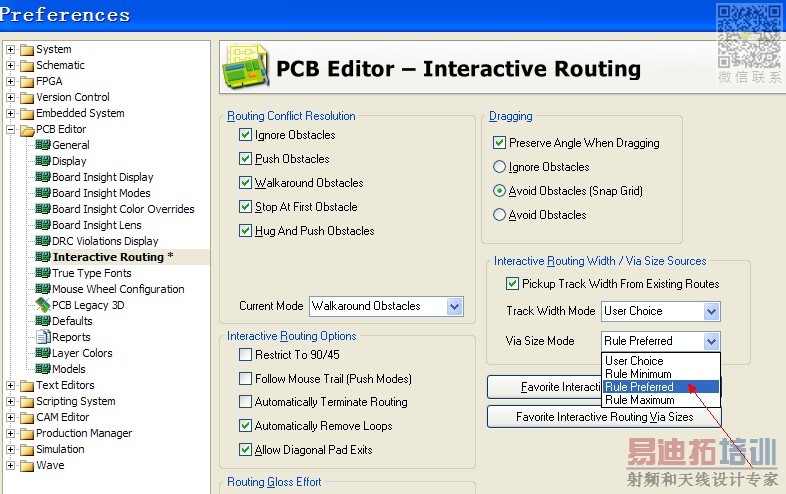

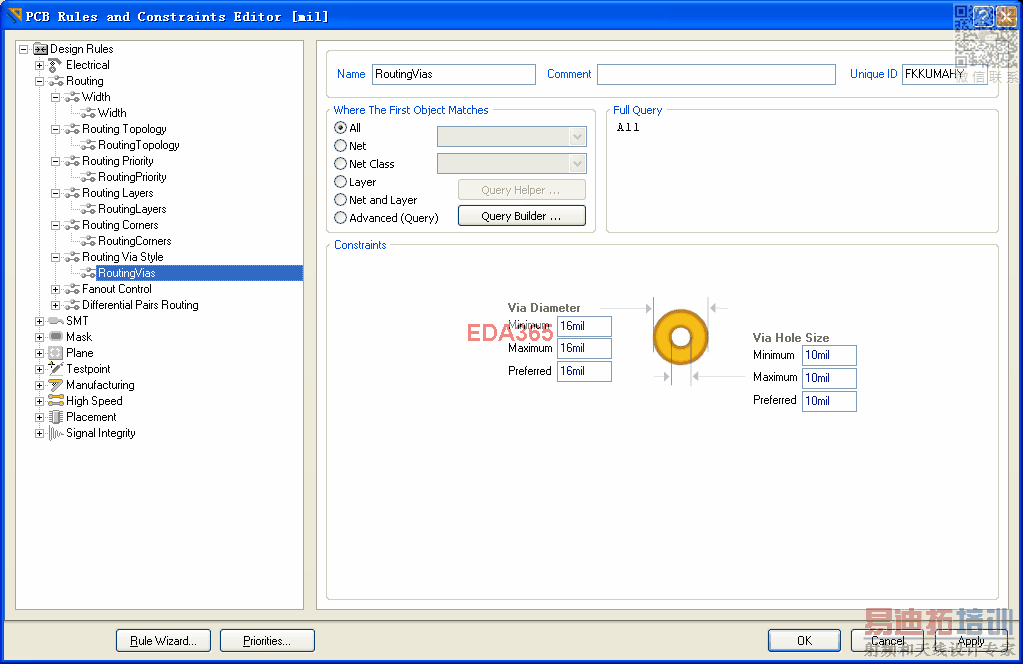

在扇出前把Via规则的值最小，最优，最大全部都设置成10/16.或者如下图
还是不行啊 大哥
1,过孔的种类是否只有一种?
2,是否设置了room规则?
我找错出来了 原来影响结果的设置在这里，我把它改成10/16后，扇出OK了
