请教关于PCB中的位号重排
录入:edatop.com 点击:
需要做位号重排,是否直接在TOOLs下有个RE-Annotate,实现全版的重排。
有懂的可否详细说明下,谢谢!
有懂的可否详细说明下,谢谢!
亲说的是原理图中重排位号,这样导入PCB的话,器件会飞的啊。
我说的是PCB中重排位号,然后反标SCH
PCB中的位号重排就是你说的选项...弹出的界面只是几种位号排布顺序的模式...随你选择...
PCB反向注释,操作分两步:(鄙人英文太菜了,命令全部用快捷键,望见谅,有不懂的追问。)
1、PCB重新排序、标注:
PCB编辑界面下,快捷键“T+N”,然后选择一种排序方式,个人喜欢选第二种排列方式。然后确定即可,系统会按照你的要求重新排序、标号。
同时会生成一个后缀为“XXX.WAS”的文件。
2、原理图反向标注:

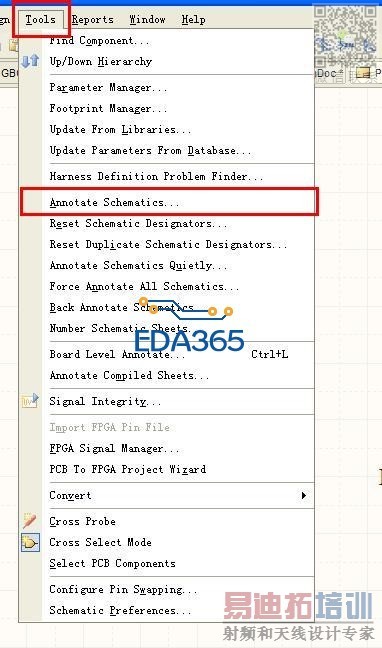

原理图编辑界面下,快捷键“T+B”,然后会弹出一个对话框,是让你选择之前生成的“XXX.WAS”的文件;选择并打开,然后会提示要变更的元器件数目,点“OK”继续;接下来的步骤与自动标注操作一样,不再赘述。
上楼很给力!
画了那么久的板子,没遇到需要反标的。学习了!
学习了
!
