AD中如何设定两个元件挨得很近,又不警告呢?

录入:edatop.com     点击:

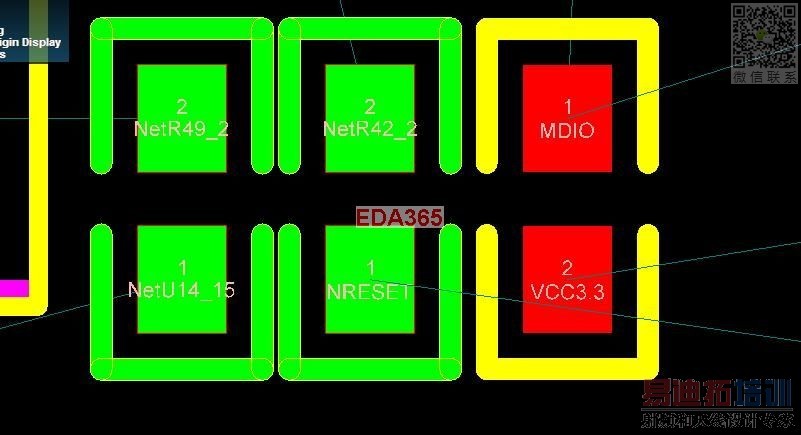

。图片如下。如果挨得过近。就会有绿色的警告。请问在AD中如何设定警告的最小距离呢?谢谢各位。前提是不能勾掉Online DRC选项。


找到了。发上来与各位共享。


零件space的rule最好关掉
AD将designator也默认为实体零件了,很麻烦

在Placement中将ComponentClearance的勾号去掉即可,没必要勾上。

谢谢小编回复。这里热心人和OURDEV里一样多啊。
