altium designer 9设置线宽问题
录入：edatop.com 点击：
有6个网络需要走50mil的线宽，在pcb里新建了class，把6个网络都包括了，然而重新从原理图更新pcb后，类却又消失了。
很郁闷。
请问建立这类规则有没有好的方法?

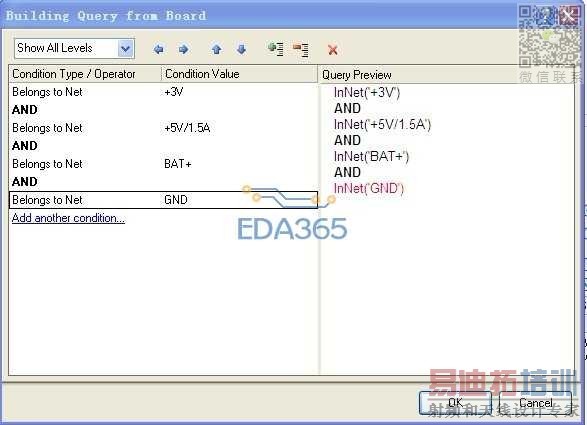

还有pcb rule里面的query builder是怎么玩的，我试图将6个网络添加进去，却没有生效（优先级也设置为最高了）。
其中 InNetClass （‘xxx’）中的XXX为你为需要设置的那类网络的class名。其他的就与普通线宽一样的方法设置就行了。
很郁闷。
请问建立这类规则有没有好的方法?
还有pcb rule里面的query builder是怎么玩的，我试图将6个网络添加进去，却没有生效（优先级也设置为最高了）。
你RULE关于这6个网络的 width设成50mil了没
更新的时候把remove class 那个勾去掉啊，别让它移除

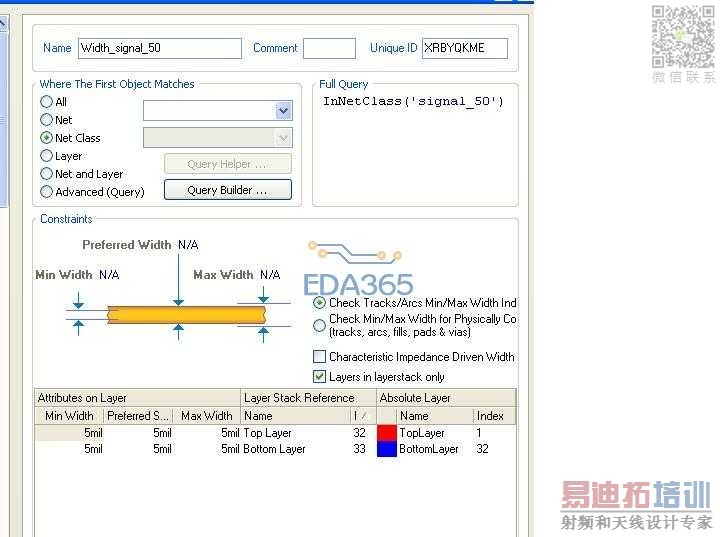

顶楼上的，你在从原理图导入PCB的时候，remove class是不能打勾的。导入完成以后你还需要去rules里面进行设置，具体设置如下图。
其中 InNetClass （‘xxx’）中的XXX为你为需要设置的那类网络的class名。其他的就与普通线宽一样的方法设置就行了。
