怎么让铜皮不避让
录入：edatop.com 点击：

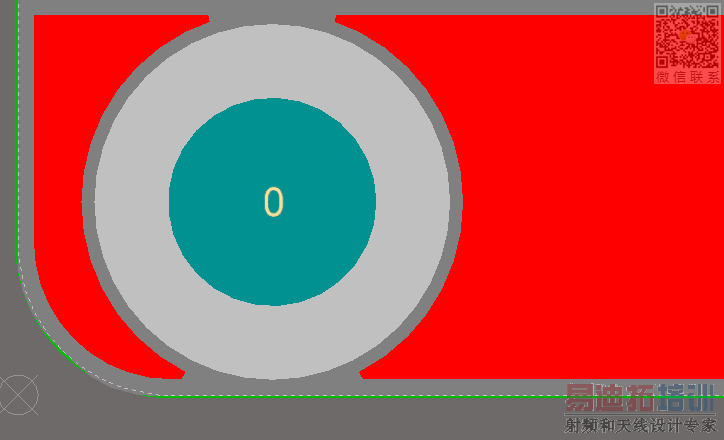

板边要铺铜设计，但是铜皮避让了，怎么解决啊
你的焊盘太大，减小焊盘就应该可以。
你这是板边开窗的那种设计吧
对啊，又不想用fill处理，不知道有什么好办法
明天细细告诉你
把焊盘改为和铜皮一样的网络，然后再规则里面设置一下。
先绘制一个你需铺铜的闭合外形，选择外形然后再填充为Region属性就行了。（快捷键是TVR）
desinger -rule-plane-PolygonConnect,将连接方式改为直接连接方式
给个与铜皮一样的网络，同时像楼上这样设置规则
设置一下避让规则！
TVR
孔位需要连接铜皮的话，就改成同一个网络属性
