altium designer中怎样画非金属化孔
录入：edatop.com 点击：
大家好，有个问题需要帮助
在altium designer中怎样画非金属化孔，只是一个固定孔。孔壁不需要金属化。
在altium designer中怎样画非金属化孔，只是一个固定孔。孔壁不需要金属化。
PLACE PAD

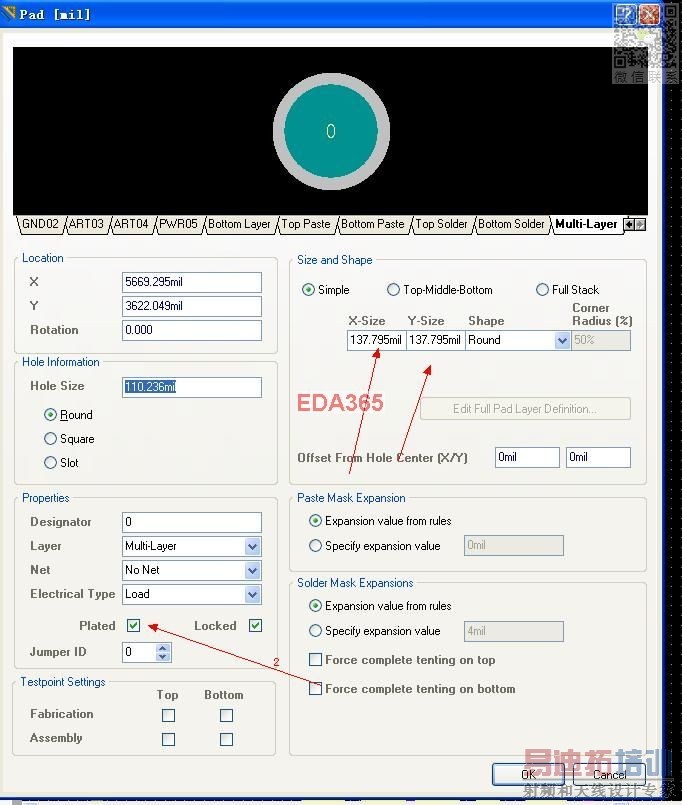

PAD 有孔径，有属性PLATED的钩选取消，就是非金属化的孔。
焊盘的内径和外径一样大就是了。
我比较常用3楼的方法，不过在机械层画个圆，再说明下，也可以。
PLACE _ PAD PAD 有孔径，有属性PLATED的钩选取消，就是非金属化的孔。
不知PCB厂家通常是怎样处理的?
像4楼所说的，在机械层或者禁止布线层画一个圆即可，也不用文字说明
画圆也可。但保险的还是放个通孔焊盘。把内外径改成一样大，再把PLATE取消掉。这样说明都不用说明了。
