DXP 2004 网络名称名称的问题

DXP新手，网络上找了很久，也没答案，所以来碰碰运气！
问题有两个：
1、如何在SCH中修改某条线路的网络名称?

2、一个网络有两个网络名称，如何修改成一个?就是与上图同一网络

你那都不是同一网络的，一个连接U1的1脚，一个连接U1的5脚

  你那个是管脚哈  直接在封装库里面改得了

要想连接，一是用线直连接，二是用相同名字的网络标号连接。

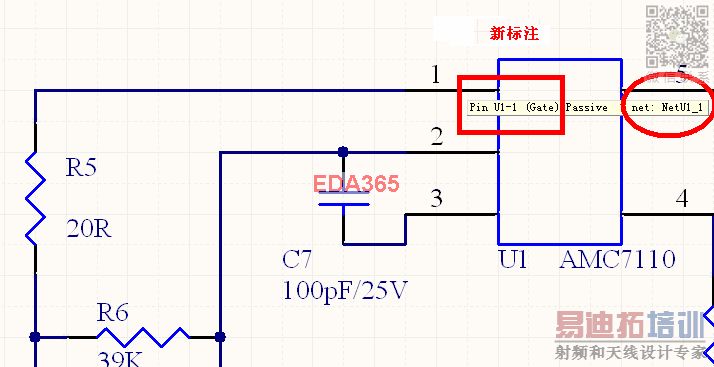

不好意思，可能没标注清楚，引起了误会，加注了一个方框状的标注
U1_1和R5_2相连，U1_1管脚上显示的是NetU1_1，而R5_2管脚上和连线wire显示的网络是NetR5_2，一个网络两个名称，这个问题应该很常见吧?兄弟我第一次使用DXP就碰到了这个问题，没理由其他兄弟姐妹们碰不到吧?我是想要把两个网络名称统一改为一个，无论NetU1_1或NetR5_2都可以，不会做不到吧?还是说没办法只能直接在PCB上改?

像四楼所说的不就行了?如果网络是连接起来的可以不管其网络名称吧?看你的截图标注的地方和文字不对应啊【你截图的两个红色框一个是U1-1，一个是U1-5】，U1-5没和R5连接吧

首先要说明一下，我以前是用PADS的，这次是客户要求一定要用DXP的。

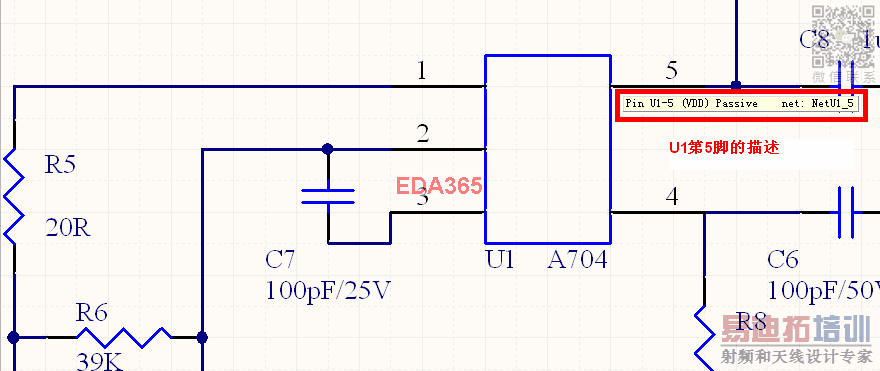

因为DXP是第一次用，下载了一个DXP的入门电子书，边看边做；所以有些问题我虽然经过测试得到了一个结果，但也担心其中有什么其他我不熟悉的道道，因此关于管脚的问题我就再次同“老水牛”同学探讨一下，其实我在图上标注的确实是U1的第1脚的参数(就是把鼠标放在第1脚上，会弹出一个长条窗口显示其参数)，只是这个窗口的长度比较长，延伸到了第5脚，看起来象是标注的第5脚，下图是第5脚的参数窗口，对照一下应该更明显。

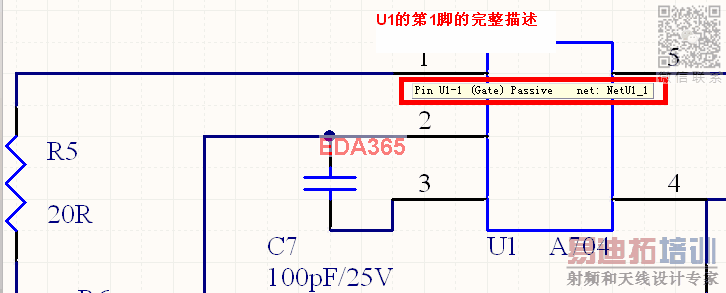

这是第1脚的参数窗口全图

在SCH中，网络名称不同也可以直接连接，就像4楼(小编同志)说的方法都可以，但是导入网络表到PCB的时候，两个不同的网络名却是同一个网络，会有什么结果?我测试的结果是U1的网络全部消失了，只能手动去设置PIN脚的网络再去连接。当然这样也是可以，同样可以投入生产，只是作为一个技术人员，追根究底的劣根性实在难改，所以发到论坛上来寻求帮助。

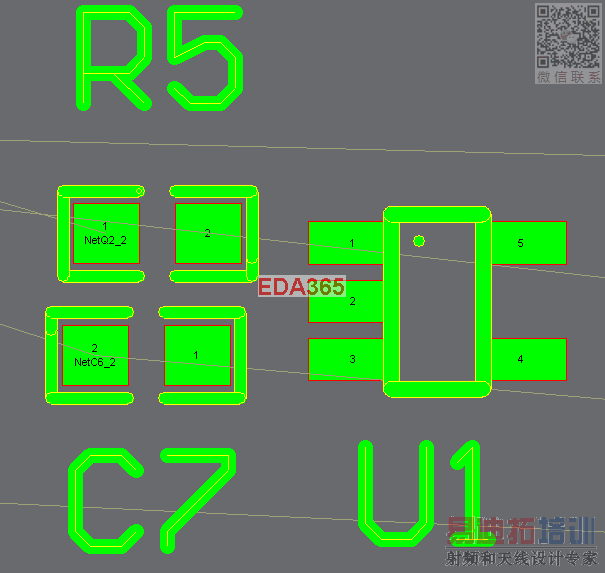

刚导入网络表的PCB

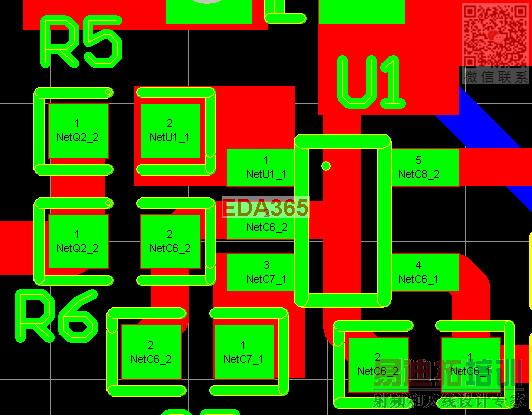

最终的正确PCB

你看一下是不是你的原理图中u1的pin方向放反了，把没有电气意义的一端放在了外面，这样R5和U1-1之间虽然有连线，却没有建立有效的电气连接。
看图中，好像U1所有pin方向都不对

呵呵，我也是新手，边学边做的，你看看8楼专业的回答吧，其实你一开始把这些图截出来让那些高手们看看嘛！

果然是听君一席话，胜读十年书啊！
谢谢啦！
能不能再问个问题?原理图上的网络名称都是自动产生的，能不能手动修改呢?

可以改，在连线上加个网络标号net label，就可以改成你想要的名字
其实，net label可以代替走线，建立元件间的电气连接

嗯，我知道了，谢谢！
可惜这里没分给，不然也给几分，嘿！
