求助 AD9 PCB布线问题
录入：edatop.com 点击：

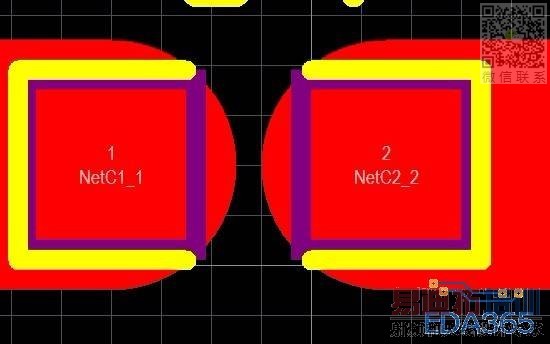

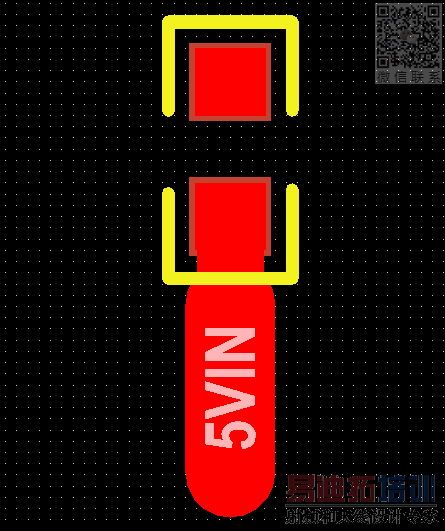

元器件布局好之后开始连线，发现我连的线会突出器件的焊盘好多，如图2。这是为什么呢?怎样才能连的像图1那样的。
因为画的是RF板，器件封装是0603的,线宽是1.27mm，焊盘宽度是0.762mm.
我连的线
1减少走线线宽，
2 先减小线宽走出焊盘，然后加大，减少部分再用FILL填充。
那个是信号线，必须那么宽，所以是没法减小走线线宽了
请教下你说的第二种办法，具体怎么实现呢? 我已经先减小线宽了，布好那个走线了，然后怎么做啊?
你说然后加大，是怎么加啊?我试过双击那个走线，在加大线宽，结果还是一样的。
一般情况下，走线的宽度都不允许大于焊盘的宽度。像你这种情况的话可以先用小于焊盘宽度的线走出来然后加大线宽
另外要实现你1图中的情况，可以拖动走线
请教下,那个拖动走线怎么托 啊?
怎么我选择那个编辑热点只能伸长那条走线?不能加宽走线啊

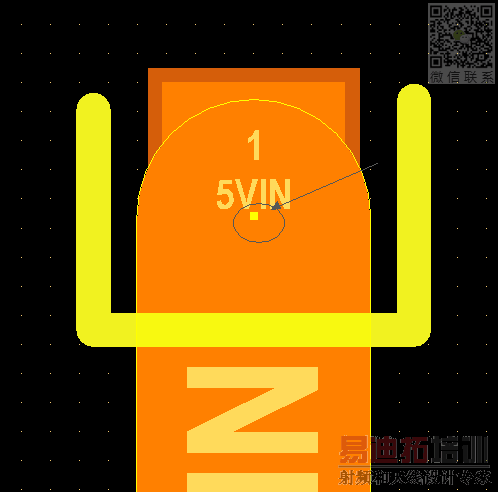

1、直接拖动上图圈中的点就可以了啊。不合适的话可以试着按住ctrl拖动或者把格点设小一些，防止产生歪线。
2、你要中途变线宽的话可以在走线时按shift+w改变线宽。或者你先走一小段合适的线出来，然后按tab加大线宽再走
嗯 没问题了，谢谢。
