关于修割铜皮
录入：edatop.com 点击：
前言：jimmy：Altium中Fill,Polygon Pour,Plane的区别和用法【http://www.eda365.com/thread-58155-1-1.html】

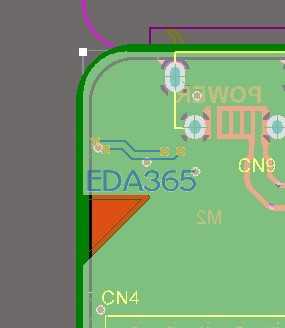

好方法一：在修铜时可以利用PLANE【快捷键P+Y】修出钝角
好方法二：选中所需要修整的铜皮，快捷键M+G 可以任意调整铜皮形状

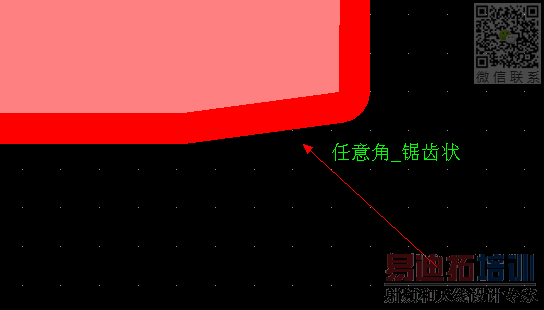

好方法三：两者混合使用【适用铜皮出线任意角的情况】
两个方法在实际中很实用。
欢迎补充...o(∩_∩)o...
我比较常用第二个
我比较常用第二个
感谢分享！
常用第二个~~~
常用第二个~~~
或者一次性成型.
太谢谢了！学习中！
我都是一次铺铜成型，不过，两个都试了一遍，很实用的勒，谢谢分享
真搞不懂这个方法好在哪里了，我们铺地是铺一整块板的 ，这个方法修铜时只能在边边角修一下，而不能在铜的中间挖。
上述修铜方法本来就指名了使用范围的【小块铜皮修改】
整块在中间挖铜的话正片的放置一个Cutout就可以 负片的话放置一块FILL 就行
并不是用一个方法去套用所有的情况。
我只是想寻找到一个好的修铜的方法... 上述修铜方法本来就指名了使用范围的【小块铜皮修改】 小块...看了半天没找着这字啊
我比较习惯画辅助线（把keepout选上）直接一次成型！输出gerber是没有影响。
感谢分享！
呵呵，对于我好像不怎么实用，我都是整板铺一块，修铜皮我还是习惯用CUTOUT
