请问:Protel如何从板中导出器件坐标文件?焊接要使用的

录入:edatop.com     点击:
    请问:Protel如何从板中导出器件坐标文件?焊接要使用的。

http://wenku.baidu.com/view/3b57f723aaea998fcc220e89.html这里有详细介绍及操作

这个方法试过了,发现导出的坐标不正确,不知怎么回事。

那可能是因為原點沒有設好。

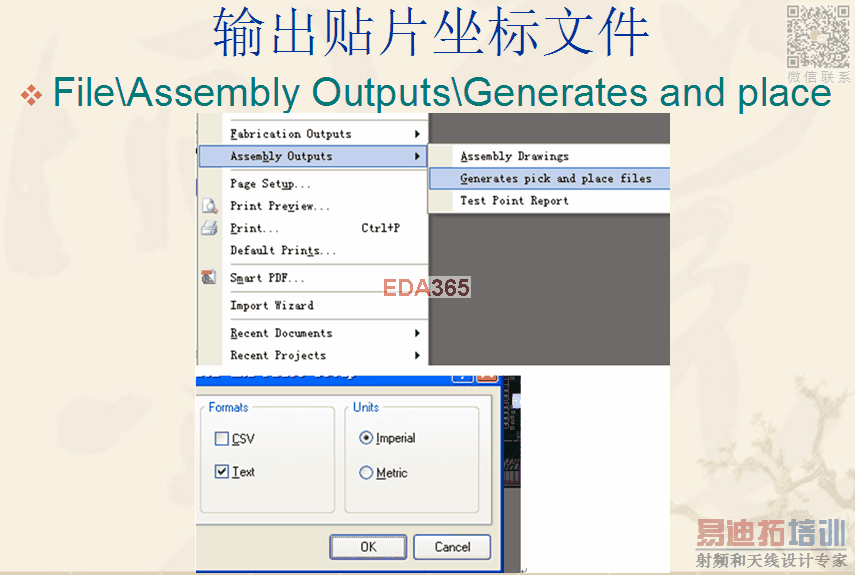

输出贴片坐标文件

怎么找不到这些输出选项?

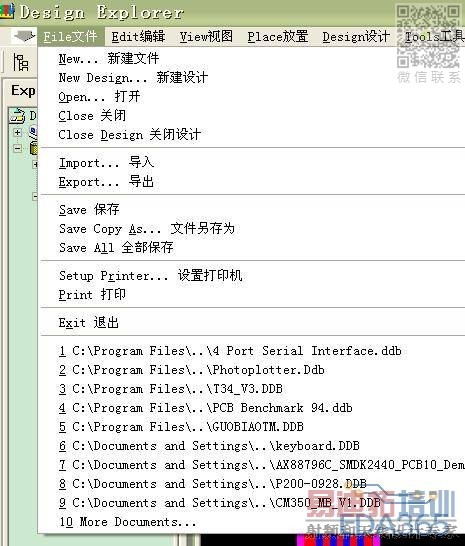

菜单 栏,File——装配输出,如上图所示

您看看,我的就没没有这些选项

8楼正解

我用的是DXP2004,但还真的不清楚你们的为什么没有那些菜单

你要确定,你的文件是否在工程里面不?如果不在,那就没有的

呵呵,我的PCB文件不在工程里,但也可以找到那些功能选项
