AD10导入PCB后元件总变绿,求解?

录入:edatop.com     点击:
AD10导入PCB后元件总变绿,求解?


有一个room,删除应该就可以了

请问什么room?

问题已解决,谢谢~~~

后看贴的网友希望看到更多的信息,而不是 简单的“问题解决”...
这样您的主题帖将更完美和有意义(不仅仅是对您个人了)

把online DRC关掉


再导入元器件的同时还会有网络,规则限制(room一般会在左下角处)。删掉这些room就可以了

有时元器件叠加也会这样

这是DRC报错提示,系统会有自带的一些基本规则,比如器件冲突,就会报错。可以关掉online drc

关掉ONLINE DRC,上面有位仁兄说的对

报错,距离太近

有一个红色区域,删除它

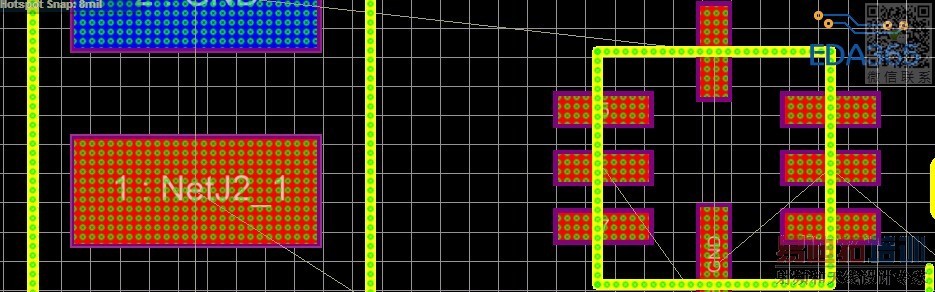

默认情况下像图中丝印和焊盘重叠的情况就会变绿,DRC一下可以知道原因。规则调整一下就好了。
