求助一个关于gerber文件方面的问题....

录入:edatop.com     点击:
最近有块PCB要发出加工,可是出好Gerber数据后我就纠结了,因为在钻孔文件中我在AD里面看一切正常,但是用CAM350检查的时候发现多出来几条走线.
这张图是AD生成gerber文件的时候我查看的,一切正常.


这张是用CAM350打开的gerber文件.


同样的gerber文件在不同的软件里面怎么会变成这样,,,有没有也遇到过这种情况的朋友啊.

基本确定是软件使用不当导致显示问题,检查操作步骤及设置
注意有关cam350的有关导入操作注意事项
没有PCB原件、不了解输出设置情况、不了解小编导入操作情况下没法具体说明当前的这个问题。
PCB软件生成gerber后,通常用第3方软件查看gerber是否正常(但要注意是否正确导入了gerber文档)

格式不对

格式精度不对

格式精度不对么,我以前都是这样导出gerber文件的啊,选择英寸单位,比例2:5啊。

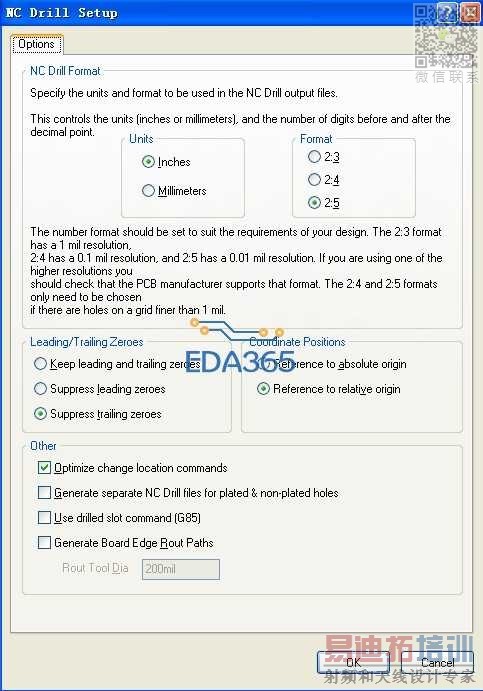

下面的选择也都是选择默认的,以前都是这样出的,不知道这次怎么会出这个问题。
