请大家看看我画的PCB有什么问题

录入:edatop.com     点击:
自己画了一个PCB,想打样

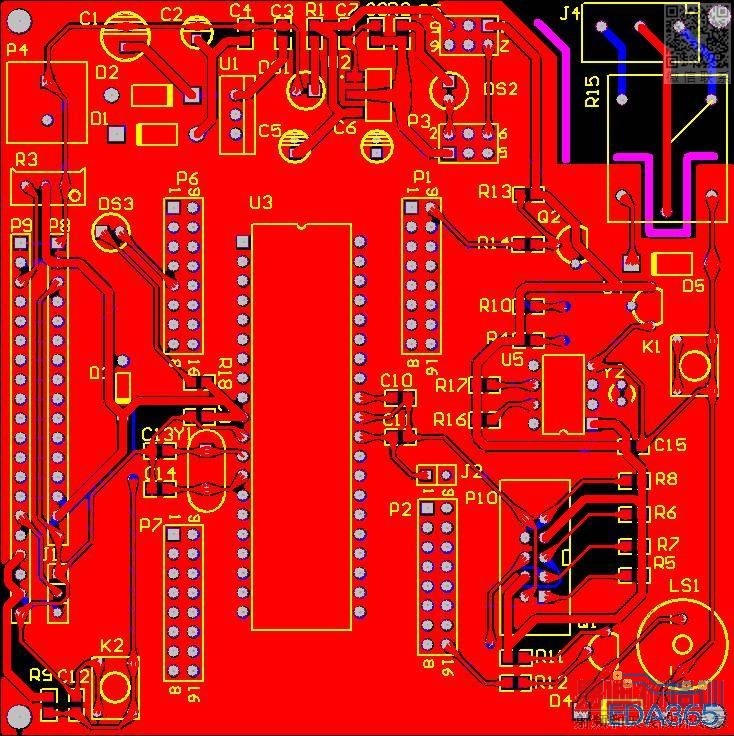

PCB右上角是一个继电器,来控制一根火线到交流接触器的线圈,估计电流不到1A,所以用40mil,然后想开槽把这部分和弱电隔离开,板子上信号线15mil,VCC40mil,顶层 底层都覆铜接地 帮忙看看都有什么问题,谢谢各位指教了......


一、继电器下面也不要铺地吧?!
二、线路中有锐角出现。
三、电容起到了滤波作用吗?
四、U1考虑贴近电路板?

其实元件布局可以布得更漂亮些
