AD16这个颜色显示是怎样设置出来的
录入：edatop.com 点击：

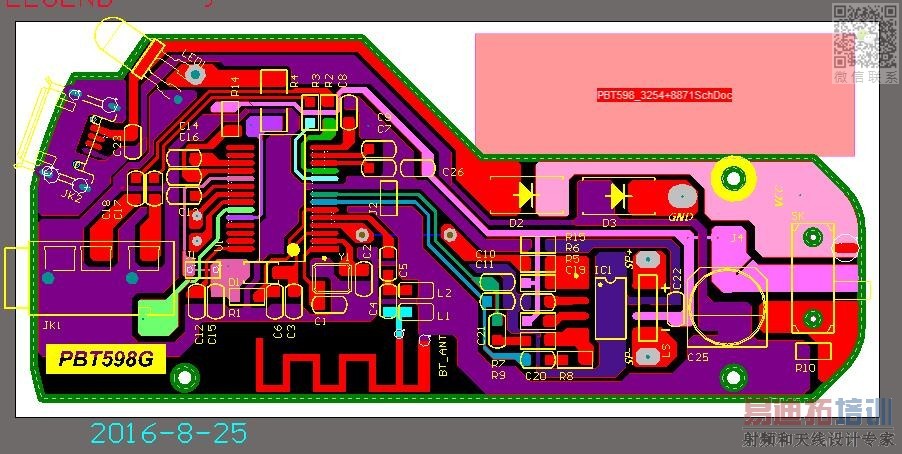

AD16中的网络颜色怎样设置?显示好直观！
我试过，在原理图中可以添加F5键显示/隐藏，导入到PCB后不会显示彩色，按F5没有反应?
属于AD16的新功能，在原理图界面可以添加，然后导入到PCB
打开project options，ECO选项卡，自己设置。默认情况下，这里是关闭的。
在ECO里面是哪个选项呢?
看了都是打勾的
会不会与系统有关

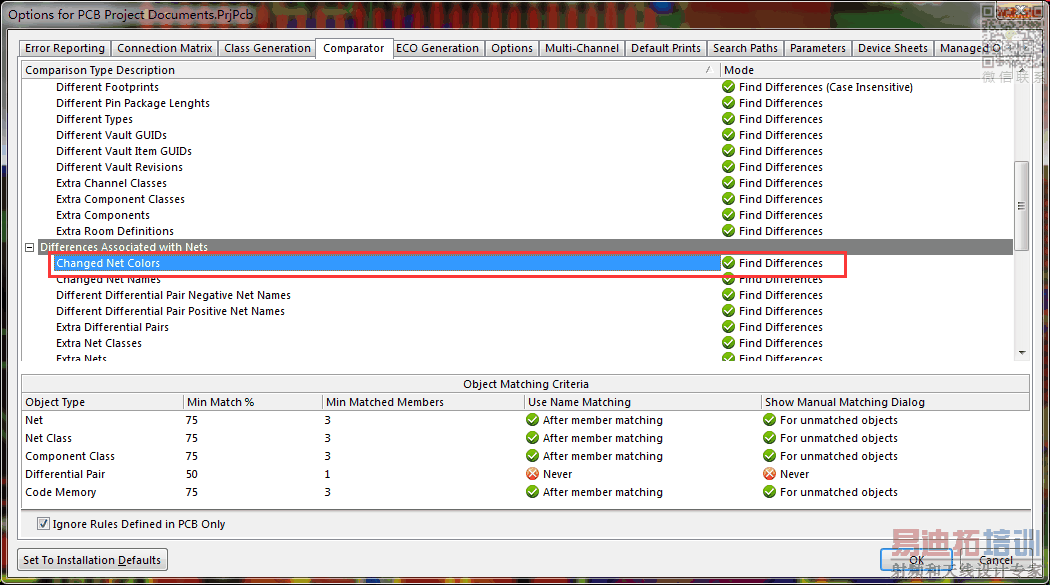

不好意思记错了，是comparator选项卡
谢谢 shaoniananma
按你方法设置后就可以了！
OK，又学了一招，谢谢
公司里用的都是正版的，也不升级，还是用的09版本的.....虽然也够用，但是新版的都有不少好用的新功能啊.....
实验成功
这个功能09版本也有！
