altium 做拼板无法显示走线和另外一面的器件
录入：edatop.com 点击：
是不是粘帖的时候选择了“粘帖在当前层”一项?
小编的问题不清楚，你那个是直接在PCB中制的，还是出CAM时选择的出拼板图。不明白。
最简单的拼版方法！
传男不传女哦。
在pcb 一个机械层，画好你拼版的示意图，注意：
1. 工艺边，如果你的板需要在拼版中测试单板，就注意接口的方向了。
工艺边是什么?
这个都不知道的话，还拼鸟版
2. V-Cut 刀口损伤的宽度
给pcb工厂的工程师帮你做最后的拼版，他们的速度比你快100倍，而且无错，还会考虑拼版的利用率，你没有办法做到的！

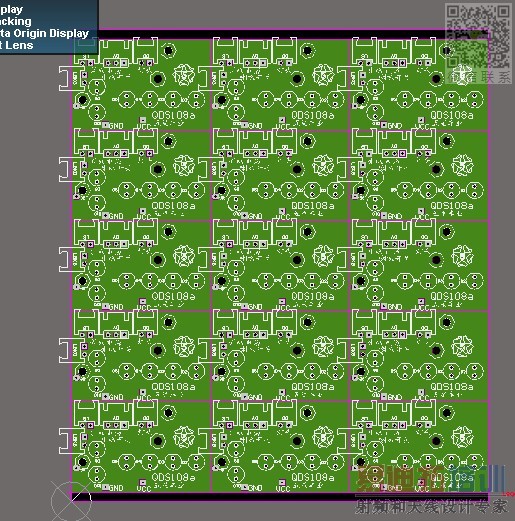

这是用altium designer 菜单Place下的embeded board Array/Panelize选项来拼板的。
不错哈，又学到拼版的方法了，谢谢分享啊
呵呵，只是没有达到自己理想的那种情况。不过这种拼版肯定是对的
