PROTEL99怎样正规开方形孔？

录入：edatop.com 点击：

PROTEL99怎样正规开方形孔，我以前总要引用文字说明，不方便，请指点。谢谢

画个正方形板框咯直接打穿

谢谢分享。

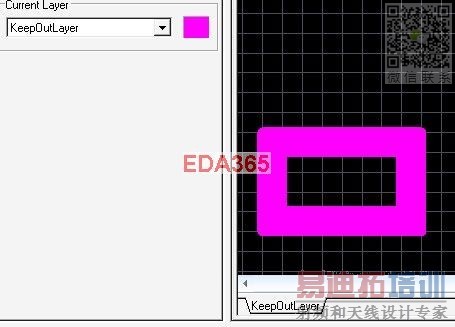

你是说打方形孔么?就在keep-out-layer层place-line画个方形框就好了。

用禁止布线层（keep-out-layer）画个方形就行咯

keep-out-layer方形

谢谢了，清楚明白

如果是是个焊盘中间镂空为方形呢怎么做呢? 有好的方法吗我一般都用圆叠加到时 PCB厂家会把内部做成焊盘内部为椭圆形的
