向各位资深工程师求教，用AD Summer09 生成PCB Gerber file 时出现的奇怪问题，怎样解决？
录入：edatop.com 点击：

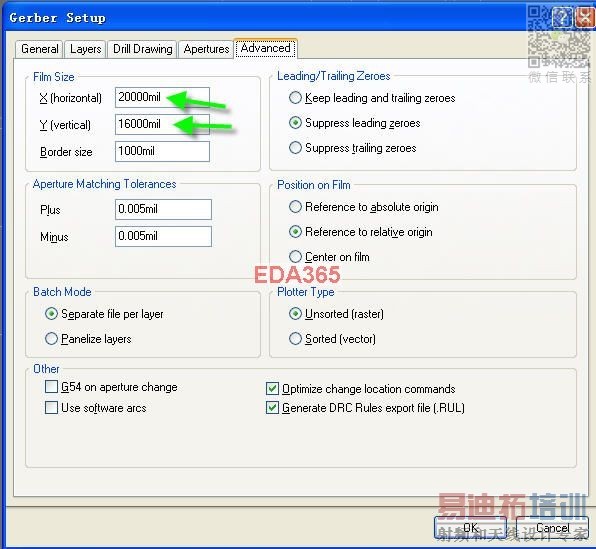

问题是这样的：PCB绘制好后，用AD SUMMER09 生成gerber file 时，出现提示”The film is too small for this PCB " ,检查所有元件连线和丝印无误后，并将Gerber file -->Advanced 中X、Y值均 设置1000mm，但还是出现上面的提示，向各位高手求教怎样解决这奇怪的问题啊，多谢了！
在X.Y数值后面多加几个0试试看呢
二楼的方法可以试一试.
另外要确认一下板外是不是有东西,比如线头,2d线之类的
