请教ad9中画层次原理图的电源问题

录入:edatop.com     点击:
请教各位高手,在ad9中的画层次原理图,电源模块是否具有全局性?而99se中没有全局性?如果有的话,那么假如电源模块产生的5v电压,我在dsp模块中通过电源管理芯片将其转换成3.3v,那么此电压是否有全局性呢?如果没有的话,别的模块里要用3.3是否要通过端口或者sheet entry连接?

凡是带有电源V的都有全局属性的 ,如3.3V   5V   12V  这些都默认为全局属性.


o 这样啊 好像我记得99se里的电源模块应该是不具有全局属性的 对吗

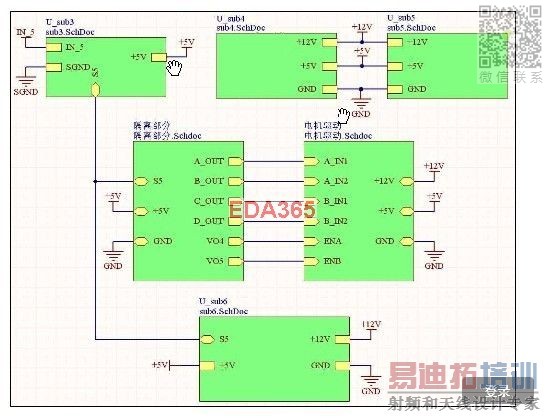

刚刚在百度看到一个例子 附图如下  如果电源具有全局属性  为什么他要把每个电源都单独引出来呢?  我都弄糊涂了


不用引出来吧,都在同一个工程里面啊


要不要引出来,得看是否具有全局属性,而不仅仅是在一个工程里。就像网络标号只在同一sheet entry下才好使。
