塑胶按键开关的封装怎么做?

录入:edatop.com     点击:

这种按键开关怎么画封装啊,我画了,怎么没有飞线啊....各位大侠帮帮忙啊..........

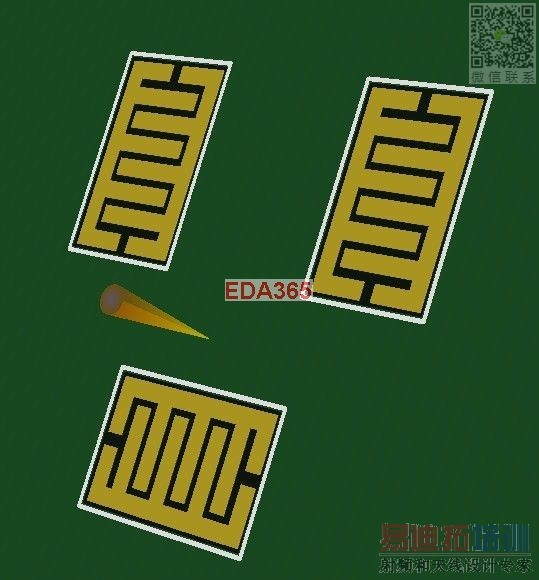

不知道你的按键是不是导电的,如果是,那下面直接放两个焊盘就好,如果不是,就用锅仔片

哦!谢谢啦.不过不是方形的,是圆形的.不知道怎么画,是怎么画法,我不懂.还请高手指点指点.多谢谢.

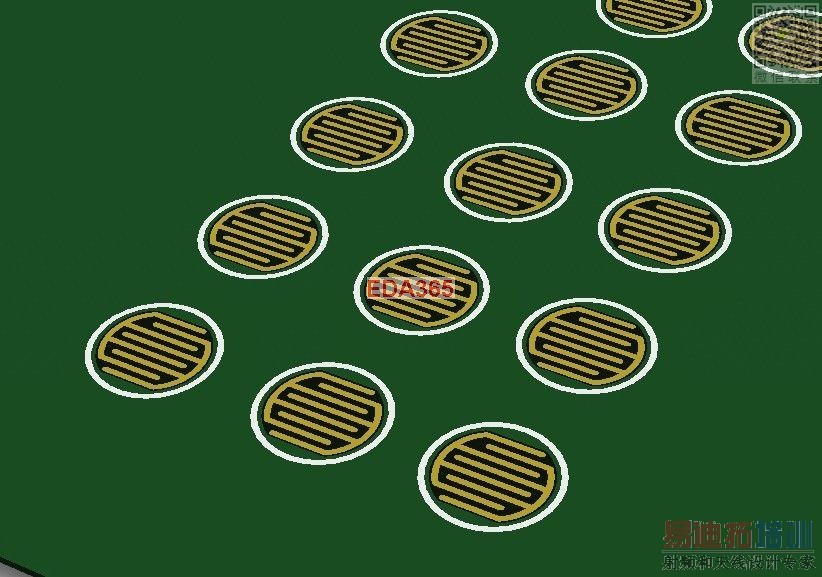

这样的吗?只要有形状就可以画出来,altium画不了就用AUTOCAD画好再导进来。


有些遥控器上的按键焊盘上有那种黑色的涂层,请问那种是什么材质的,做板时可以要求PCB厂加上吗?

碳油

那黑色部分不是碳油,是在板材上开窗的颜色

5#的好清晰啦。AD肯定可以画啦。你看到没有,就是圆弧和直线组成。把这些做在SOLDER MARK层就可以了。
当然也可以做好之后,再加上SOLDER MARK层。就行了
