FPGA如何在PCB里用不同颜色显示各Bank之间的区别，请资深工程师指点

RT，在搞数字板的时候发现，FPGA调线若用颜色区分各Bank的话，会方便很多。请高手指点！

在pads里可以选亮那组的网络，在设置颜色即可，在protel里的话，要一个一个的设置颜色

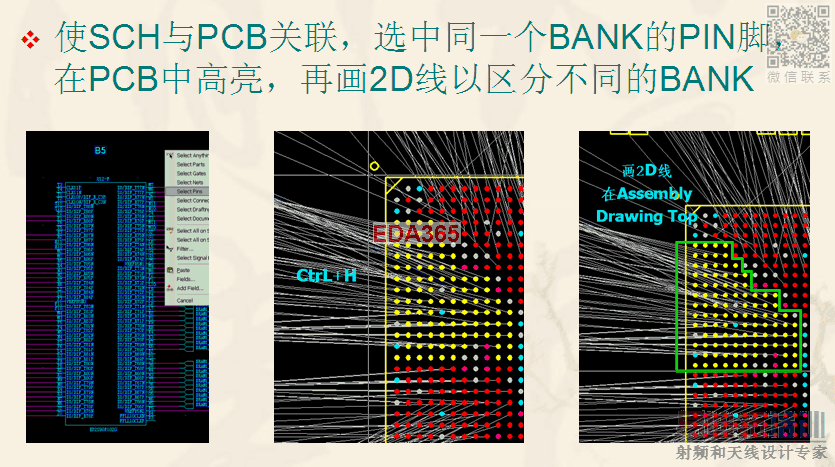

看图.

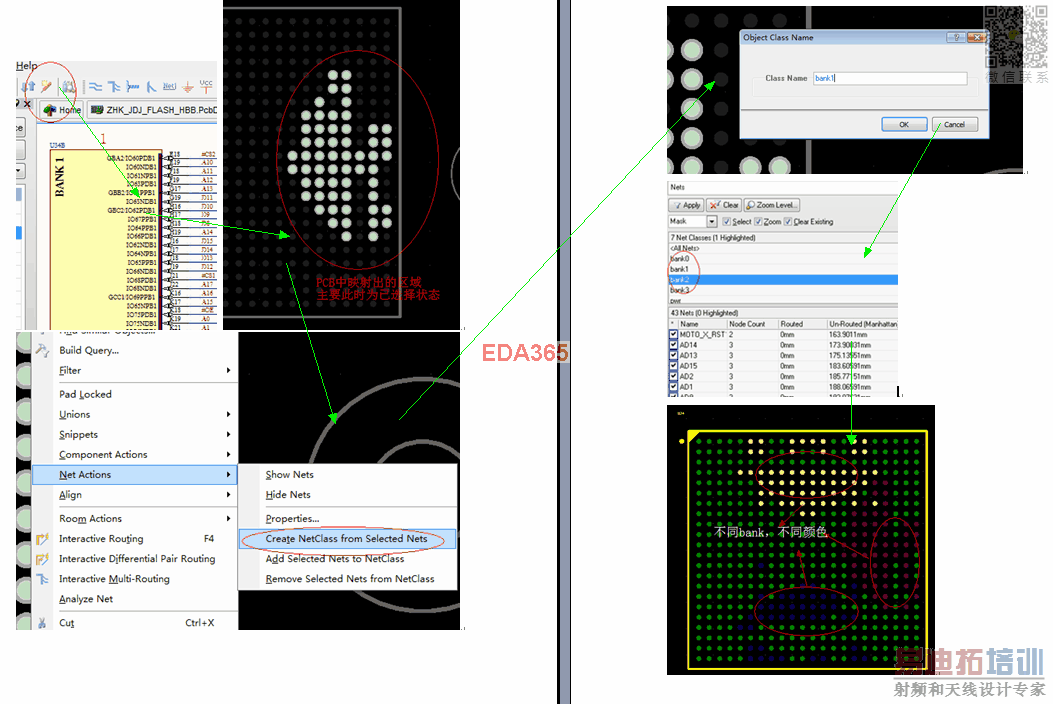

如下明示，不知能否提供帮助

Mark AD

想问一下，按照你的方式，只能将一个bank的pin都high亮，但是他们所处的状态并非选中，如果我需要将它们设置为一个net class的话，只有将他们一个个点着选中pin，然后再右键可以设置了。
还有一个问题是，在设置好net class以后，我只能修改飞线的颜色，在没有布线的时候会有颜色的差，但是一旦不好了线，每层该是什么颜色还是什么颜色，你是如何设置譬如焊盘或者走线的颜色的呢，还望赐教

只要把这个勾上，映射的时候就不用一个一个的点选了
至于只能显示飞线颜色，一是你没有按F5，如果你按了F5没反应，那就是你电脑显卡不行

用这个方法不行啊。只能显示飞线。

非常感谢你的指导
问题1已经解决了，但是问题2我操作了下还是没有成功，我将我的操作过程描述如下，希望你能帮助我找到我的错误

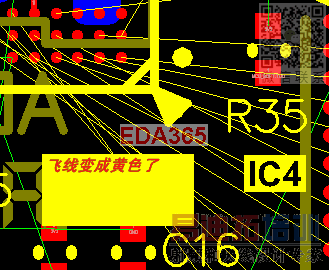

如下图所示，我的飞线的颜色改变成我设置的黄色

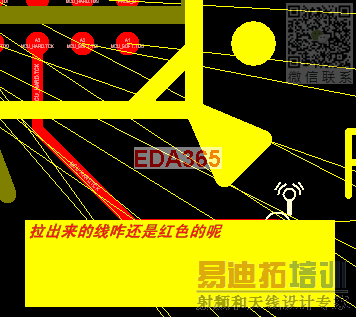

我再拉一条线，top层还是红色的

希望给出指导谢谢

原来高手平时都不怎么出现@～@

这样设完之后你有按F5吗?如果按了还是不行的话，那就是电脑问题了，不要再纠结了，一开始我用的那台电脑也是这个样子的，硬件的问题，软件解决不了

呵呵，我的超级无敌电脑正在申购中
不知道AD是否支持64位操作系统，最后还是选了个32位的系统保险些
非常感谢@～@
