DXF或者DWG导入AD中，曲线被分成很多小线段，怎么解？
录入：edatop.com 点击：

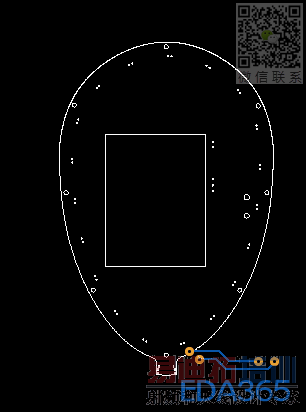

如题，虽然表面上看起来还是一个完整的闭合外形，但是仔细一看，外形却是由很多小的点围成的。
这样使文件也变得很大，操作起来还很卡，还影响到一些需要取端点的操作，这个怎么解?
怎么使导入的外形由直线或者圆弧组成?
这样使文件也变得很大，操作起来还很卡，还影响到一些需要取端点的操作，这个怎么解?
怎么使导入的外形由直线或者圆弧组成?
DWG文件是由几段半径不同的圆弧以及直线组成，导入AD就全成了点。
你能上传你的DWG文件吗?或者把这部分单独拎出来也可以。
附件是DWG文件
要是会用AutoCAD就好了，PE命令把线段合并，另存为块DXF，再导入AD 爽歪歪
不行，还是一样的
我刚用AutoCAD合并为一条线段，导入AD后还是变成了一个一个点连接的图形
这是因为AD不支持样条曲线，导入时自动将它分解成直线和圆弧了。
没找到办法。
是的，我刚刚发现了DWG文件内，我以为是圆弧的曲线，其实根本就不是圆弧。
谢谢了
我的.dxf文件导入到AD中位置在左下角，不知道怎么调整到正中间啊?谢谢

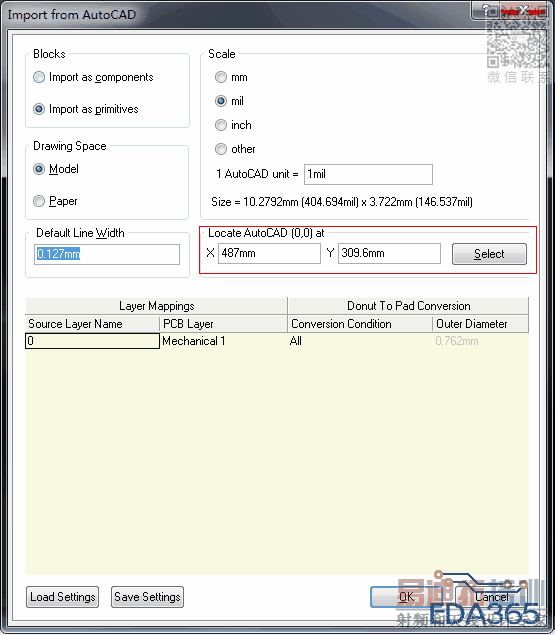

仔细看红色框内。把AutoCAD的原点放到......，你自己决定放哪里，可输入坐标，也可以点击select到PCB里去选点。
