PRO99怎样做这个焊盘？

录入：edatop.com 点击：

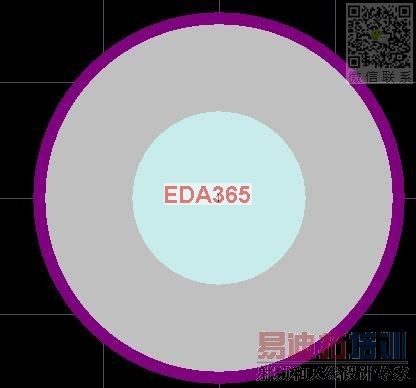

机械层这条线我只是为了说明效果随便画上去的。它的实际效果是用来焊盘开缺（浸锡时这个焊盘孔不会被锡封住，注意不是板开缺）

焊盘上的一条线不见了。以那个蓝色的为准吧。

你在solder mask层把焊盘上不要的部分覆盖上就OK了！生产出来的就是你要的那种蓝色效果！

应该在paste mask这个层上做设置，就是焊盘开窗做成你想要的形状，solder mask 也要相应的设置

小编的问题解决了没?

钢网层一般用于SMT贴片，生产的时候用不到钢网层，可以不需要设置！

我说的焊盘开窗不是网板的意思，而是paste这个层的设置
