AD9如何制作C型焊盘

录入:edatop.com     点击:
求教程,不甚感谢

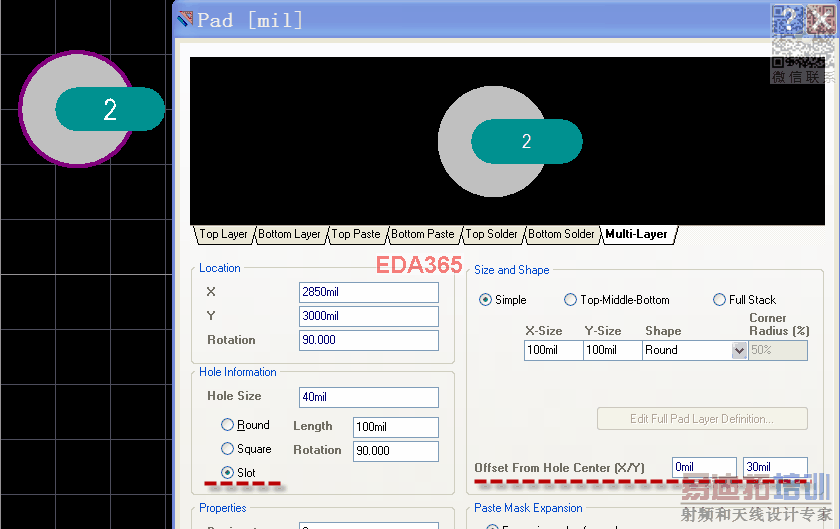

slot:
offset from hole center(X/Y):


?不懂?

yinglin 已经说的很清楚了
不过制板时还要给制板厂说明有异型焊盘(你说的c型焊盘),要不碰到马大哈制板厂就...




学习学习


谢谢大哥,呵呵,小弟英文水平有限,看你的比较直观

学习英语了


还有个问题请教,这种C型焊盘主要是防止过锡炉时焊盘堵孔,就是将焊盘去个缺口不是开槽,按你上面的制作的焊盘是将孔开槽,不知去个缺口的焊盘如何制作,请指教,有做好的库请E妹尔我,11381815@腾讯,谢谢

应该感谢 yinglin  ,我只是补充下直观些

对于单面板中的这个应用,缺口和槽有区别吗?(没有理解你要表达的意思?)
是说槽比缺口长吗?  这里的槽或缺口的长度是你自己随意可设定的,图片仅示意说明罢...


对于这类应用,在给制板厂gerber时首先自己要简单的通过cam350(第3方软件)检测gerber文件是否正确,另外还要有文字特别强调异型焊盘等情况的说明...
(这里首先要确认你的AD版本是否支持此功能,
    还有它的3D显示是否有bug:AD9的3D显示有bug,AD10.577的3D显示正常)


如图,就是这样的效果,呵呵,也有人说这种只要在Bottom Layer paste mask上划一条线盖住焊盘不要的部份就能做到这样的效果,也有人说是自已用阻焊层做的这种焊盘,麻烦你了


你的图片是单面板吧?
这里的焊盘只是说明当前AD版本可以增加 椭圆型过孔。有了这个功能后我们可以组合制作你要的封装了(一个正常焊盘加一个条孔,或一个异型偏移焊盘加一个过孔via。这个要看你处理网络的能力了:是否会用到如“design/netlist/configure physical nets”等选项),这样做后你正确提交gerber后制板厂不会再提出以往异议(如以往有人会用叠加焊盘的形式来做椭圆孔,这个制板厂是最头痛的了,不处理容易断钻头)。
但即使这样做了,还是建议要文字说明给制板厂有异型焊盘需要加工时注意(因为制板会有好多处理gerber的学徒,碰到这样的时间就被耽搁了)
没有条孔功能时只能在加一层用以描述拒焊口的大小及开口方位,同时也要给制板厂说明。


对于制板厂来说,口头位置说明和制作好条形孔的区别:口头位置说明的需要制板厂自己再次添加数据,而已放置条形孔的数据已经存在(相比编辑的量就少了)。这是我想当然的猜想...
圆孔是钻孔,条孔是铣孔。(条孔用钻头转就容易导致钻头损坏)
方法有很多种,最后同一公司做统一规定做法好些...


谢谢,你这个图片是在3D状态下显示的吧

3D.
3D下检查丝印很方便(机械配合需要配人手,故一般用不到)


这样?也不难,要我做的话,我会在AUTOCAD画好再导到ALTIUM里面。
