AD9.4除了用Update转网络外还有其他方法吗？
录入：edatop.com 点击：
AD9.4除了用Update转网络外还有其他方法吗?如99SE可以用Create Netlist.可以导成ASC文件,PADS可能画PCB.
AD画的原理图怎么产生ASC的网表.哪位大虾知道呀?
AD画的原理图怎么产生ASC的网表.哪位大虾知道呀?
在原理图里用updata
在pcb界面用import.

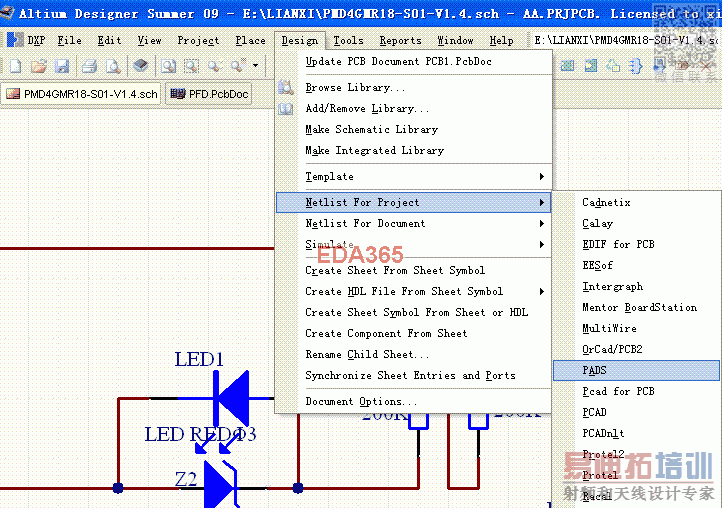

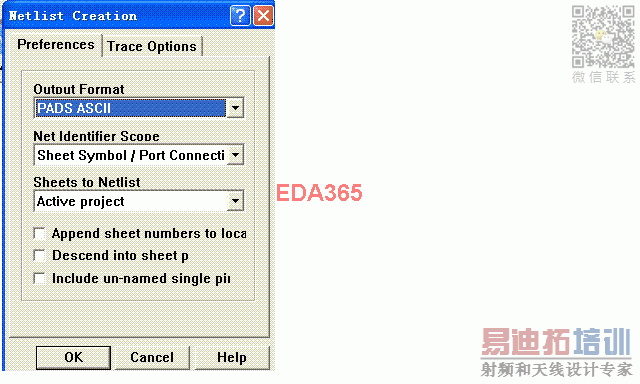

要生成文件形式的网表, 设计/工程的网络表/protel....在工程的文件夹里就会生成网表文件,在左边导航里可以找到
是这个命令吗?为什么我也用这个.但是没产生呀.是怎么回事,难道是软件问题?
虽然产生了,但不知怎么导入,能否用截图的方式说明一下.我在PCB界面试了IMPORT.找不到这个文件呀.
AD里面把IMPORT NET这个命令去了
那我们怎么导进来呢,除了用UPDATE以外.
