AD 如何将 keepout 与机械层 画成一样大小

录入:edatop.com     点击:
如何将keepout 层与机械层 画成一样大小  有没有复制 粘贴 类似这种操作,谢谢!

将机械层的的板框选中后,进行复制,注意:复制时会要求你找一个参考点,任意点都可以,但是要记住这个点。
切换到keepout层,在编辑里选择“特殊粘贴”或e-a,将第一项“paste on current layer”打勾,再按paste,将鼠标放到之前那个参考点上再左键单击一下即可。

Use " find similar objects " fuction!

多谢指教,我弄了两天都没找到 非常感谢!

二楼正解

复制到相应层,快捷键E+K,选择复制到当前层

复制就可以。

那么我想将gnd层內缩如何做?

复制后粘贴EA粘贴到对应的层

这个简单。
如果你的gnd是正片层,即AD里的layer,进行gnd铺铜时根据网格来控制与板边的距离,也可以在规则里设置与板边的距离。
如果你的gnd是负片层,即AD里的internal plane,在板边放置适当粗的铜箔,以表示此处没有铜箔。

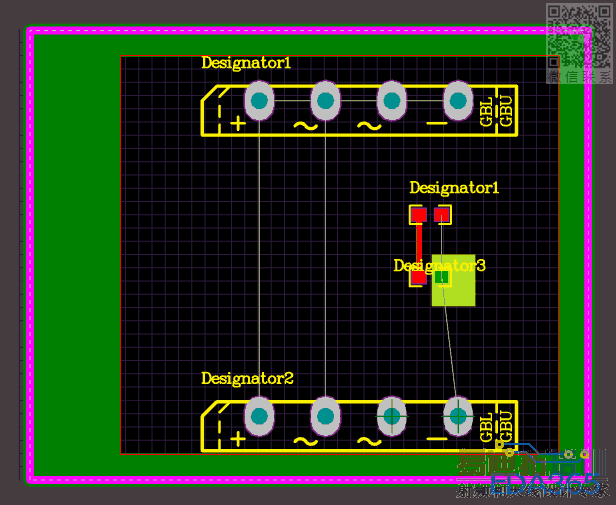

如下图:我是在周围放了fill,内层gnd的铜箔只剩下红色框这么大了。
