用Altium Designer Release 10 第一次做的3D PCB
录入：edatop.com 点击：

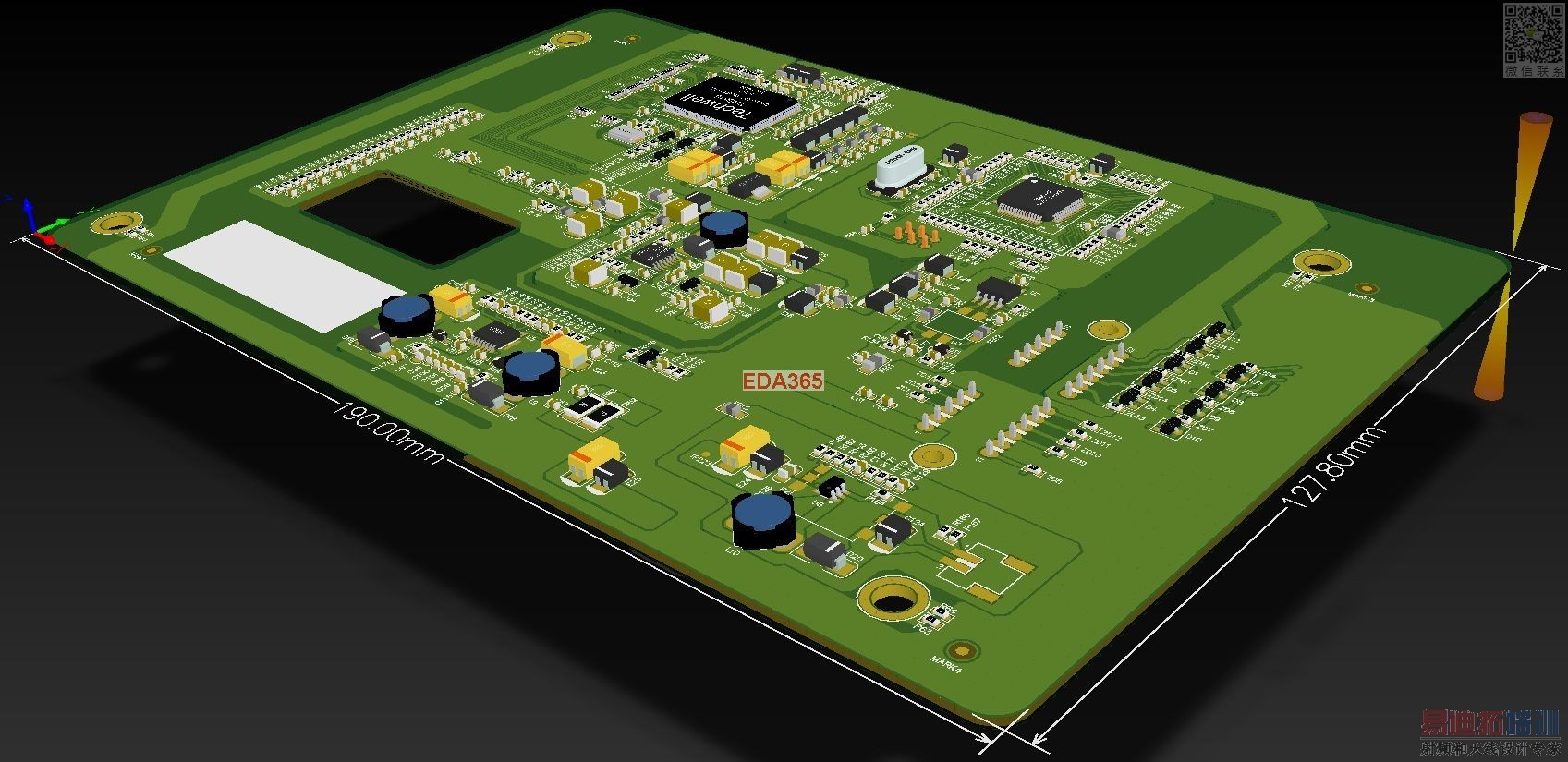

正面全景的
背面全景
背面局部
正面局部
背面全景
背面局部
正面局部
崇拜小编,
非常漂亮
非常漂亮，希望小编可以共享下3D 库
非常漂亮！
目前只能这样的吧,丝印及线路都倒不出去的.
可否有人知道，3D的板子画完了，导出成STP或STEP文件的时候，为什么丝印会丢
赞。
不错
UG6！
只要数模到位 仿真出来的效果肯定不错的
你的3D是用什么做的啊
额 了解
关键是3D建模。 小编的板子。布局布线都很漂亮，赞一个！但是为什么有很多独立的铺铜，是地，还是电源?
