请教AD9规则设置问题

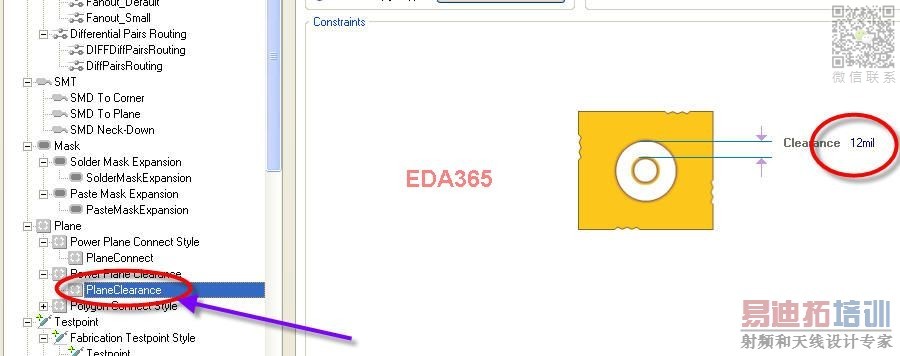

如图

你好，我那个是BGA的，里面有很多过孔，如果统一这样设置，因为挖空距离太多，会导致一些电源点连不上，所以要另外设置规则把GND那一层单独距离设置大一点，而不影响VCC层，请问如何设置?

还有就是实心区域和多边形填充挖空分别是什么意思?
什么作用?请指教

指哪一层?“实心区域和多边形填充 ”指什么?可否截图看看- ^

没遇到过这种情况，我通常是在BGA的地方设置局部规则，让那个BGA区域的孔在平面层   到其他的距离都减小，这样就可以过电流了

局部怎么设置?那里有很多网络，详解
