建立元器件的怎样设定器件的所占空间
录入：edatop.com 点击：
我今天建一个封装，是一个很大的圆形的电解电容，我建好了以后发现，系统默认这个器件是方形的，就是说本来是个圆形的器件，在器件的旁边还可以放置一些小器件的，但是系统认为是方形的，就把这些空间区域也当成了禁止放置其他器件了，放置就会报器件重叠的错误。
所以我想问下，能不能在建立器件的时候，自己制定这个器件占据的空间位置，就类似assemble 层一样，我找了半天，没有找到这个命令，请问大家有没有遇到过这个问题。
所以我想问下，能不能在建立器件的时候，自己制定这个器件占据的空间位置，就类似assemble 层一样，我找了半天，没有找到这个命令，请问大家有没有遇到过这个问题。
AD软件封装 生成的那个白色禁布区、是根据丝印或者焊盘所占用最大尺寸生成的，不像allegro可以自己画PLACE_BOUND_TOP ，所以这点很不灵活，因此布局的时候，有时候重叠了报错也没关系，自己把握好。
添加3D元件体可以完美解决
具体你看看AD自带的封装库你就明白了
你好，能否简单说明下怎么操作。
我把3D封装放进来后还是一样的。
http://resources.altium.com/i/785514-creating-3d-component-bodies-in-a-footprint-library/0?

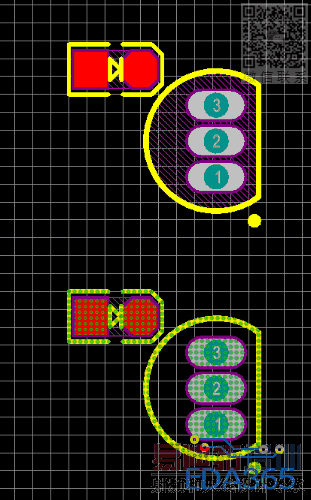

效果
上面有
下面没有
我知道了，非常感谢。

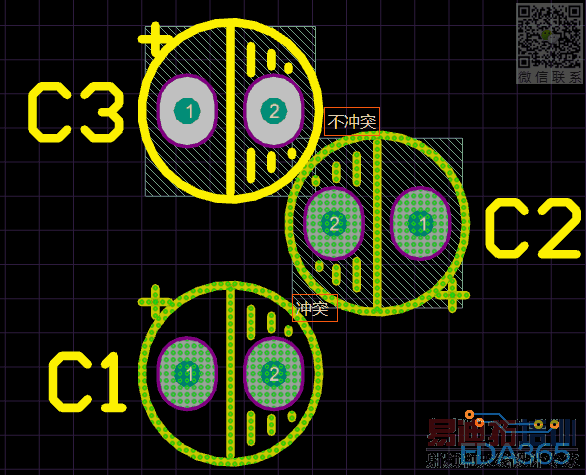

两个靠近的元件都要3D才行，一个3D一个没有3D也是不行的。

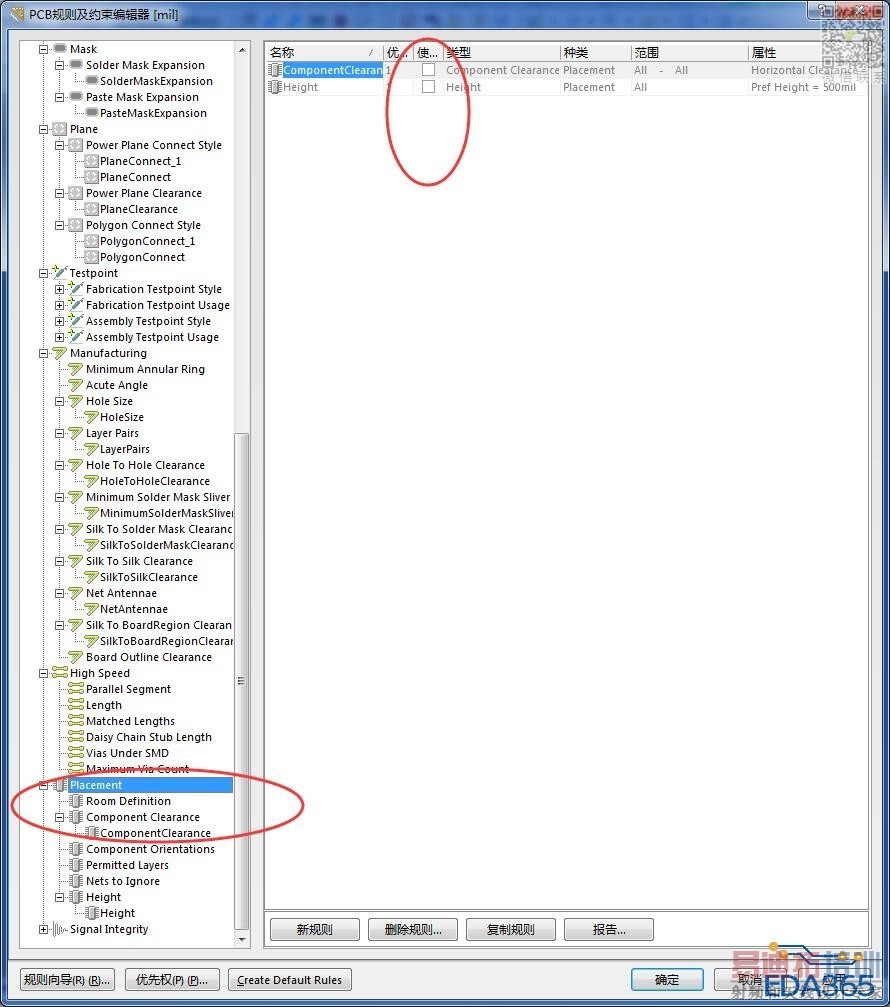

在“设计——规则”，把这两个地方处理一下就行，红圈中这里软件默认是√，把这两个√去掉就好了！
