元件库里面有的原件部分引脚怎么没画出呢？
录入：edatop.com 点击：
元件库里面有的原件部分引脚怎么没画出呢?

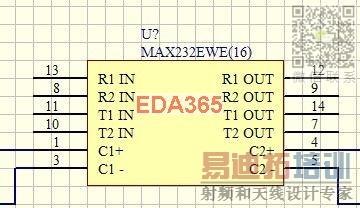

这张图引脚2和引脚6怎么没有呢?

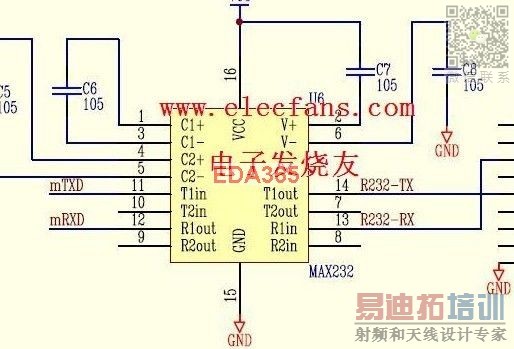

我要画的图是这样的
我需要用到那些引脚，可这些引脚却没有?这该怎么办呢?难道除了自己画原件就没有其他办法啦?
可生成逻辑图库文件，再检查是否有隐藏引脚！

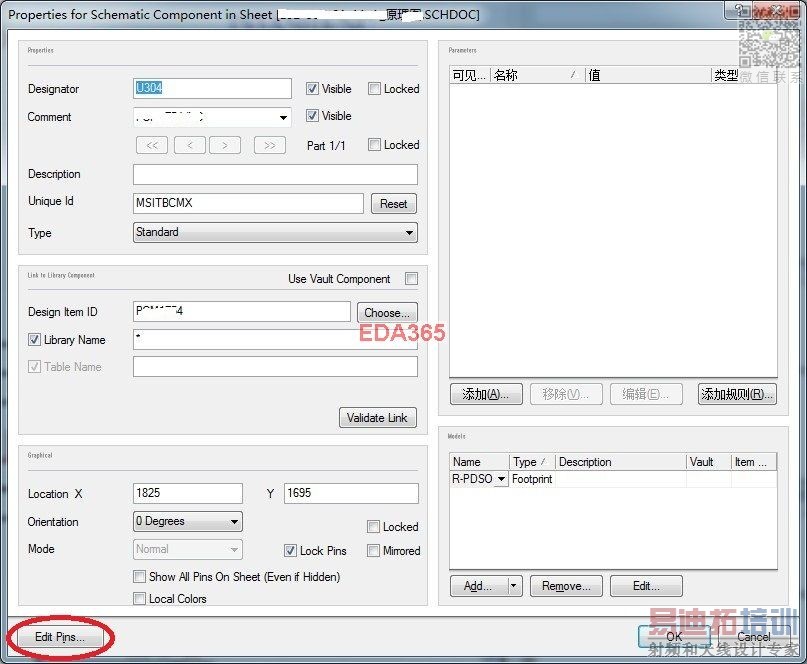

双击器件，打开器件属性对话框，对话框的左下角有个“Edit Pins..."按钮，点击它会进入“原件管脚编辑器”

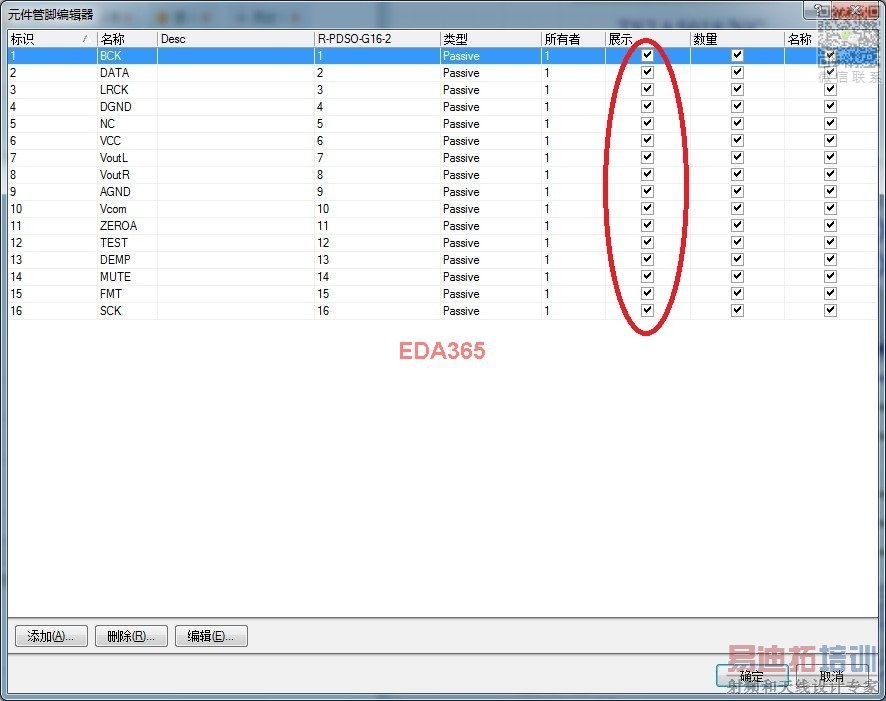

在“原件管脚编辑器”中检查是否有你所需要的PIN脚，有的话检查“展示”列是否勾选。
