Altium Designer BGA扇出，原理图中PCB的类和布线规则设置

第一，Altium Designer 认识了这么久，没有用过他的自动扇出功能，今天一试，效果还算不错，不过现在还没有找到不扇出没有网络的引脚的方法，我现在讲我的自动扇出步骤给大家说一下，
在BGA上面点击右键，选择component atcions 然后选择fanout component，这是会弹出一个对话框，你要是不想要BGA的外边焊盘扇出过孔的话就把第二个选项取消掉，然后选择OK就可以了。
要是自动扇出不成功，有两个原因，一个是布线规则设置的问题，要是想试用BGA扇出功能，那么你就讲Clearance规则全部取消，然后照前面的步骤操作就可以看到扇出效果图。
还有一个原因就是你的BGA上面已经有手工的pad扇出，或者连线。
还有一种BGA扇出的方法是在自动布线的选项里面auto route然后选择fanout  这类你可以选择你需要扇出的类型，包括pad、component、net、room等等。

第二，就是原理图class类的设置，directives然后选择blanket，这时鼠标会变成十字状态，这时你可以选择你要设置的class类的网络范围，这个虚线的红色框选中的的类型包括里面的网络标号、元件引脚、tacke等，这时你还可以在这个directives里面放置其他规则，包括class名称，布线规则等内容。

总的来说，Altium Designer的功能让你给还是不错的，以前总是想去学allegro，看到Altium Designer功能也不是那么差也就算了，自己面对的也不是太高端的设计，所以也就放弃学习allegro了。技术的活永远也学不完，人还是永远的向前走的好，技术活好累。

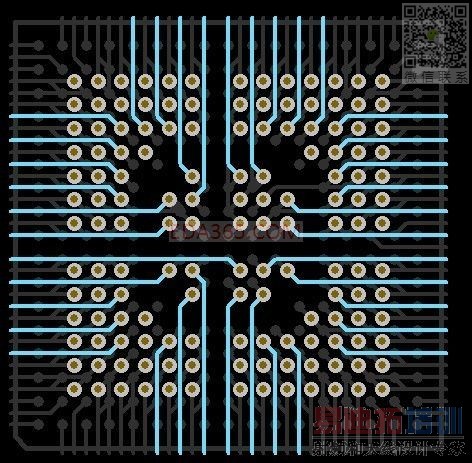

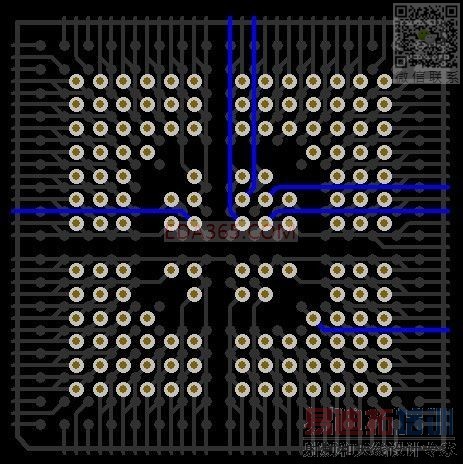

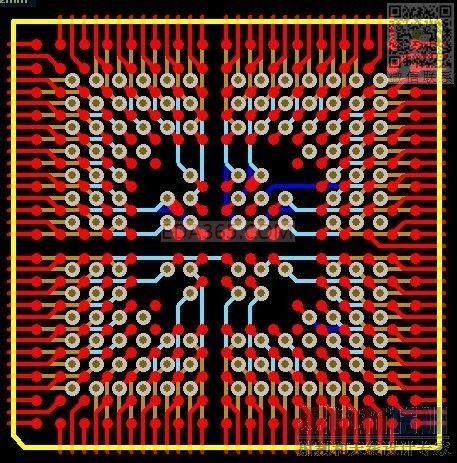

牢骚发完了，把效果图，发给大家看看。

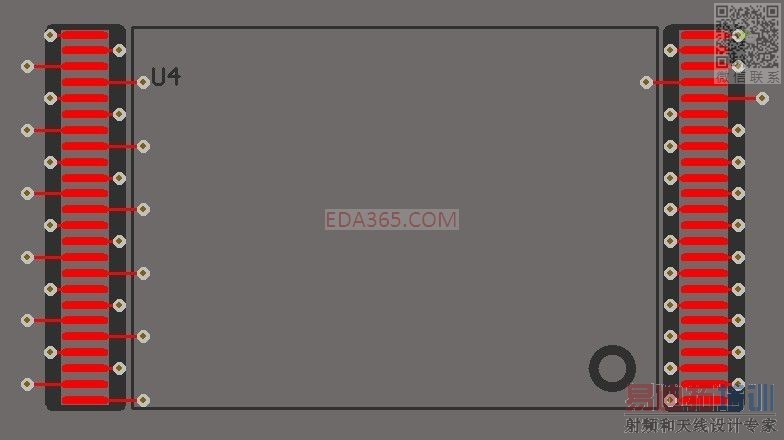

TSSOP48

自己占个座位，好久没有发帖子了。

很强大，可惜不懂得东西太多

很强大，可惜不懂得东西太多

component atcions 然后选择fanout component，弹出一个对话框，把第一项不勾选，就是你所要做到的：不扇出没有网络的引脚

不错……

这个功能确实好，好强大

    谢谢你的回复！

AD的fanout确实蛮强大的，支持一下！

都可以做，自动扇出以前没用过。现在才学习

没用过，不知道和ALLEGRO比起来哪个比较方便些。

不会用，帮顶

顶顶，学习一下
