问题求教 1.丝印无法批量移动 ...
录入：edatop.com 点击：
各位，我又有问题请教

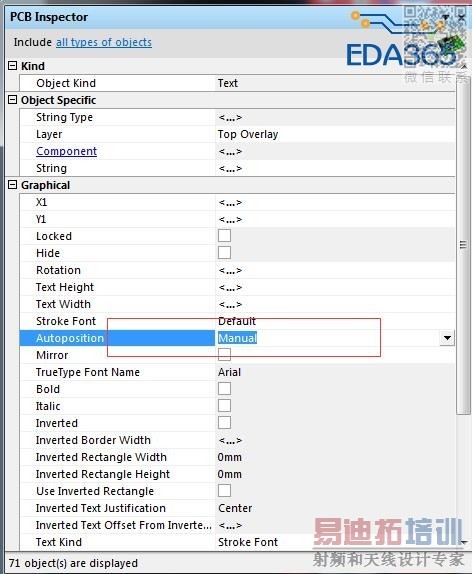

1.丝印无法批量移动 ，如下图所示，不能修改位置.但是,高度和宽度可以批量改，不知道怎么弄...
2.另一个问题不知道有没有碰到的，用AD导入3D模型的时候，发现位置偏移了，后来发现是PCB中和PCB库文件的参考点不一致。
比较笨的办法是，那个器件位置有偏移，先在PCB中查看参考点在哪里，然后在库文件中查找对应的封装库，更改参考点，然后再导入一次.
不知道有没有办法解决上述问题，谢谢！
1.丝印无法批量移动 ，如下图所示，不能修改位置.但是,高度和宽度可以批量改，不知道怎么弄...
2.另一个问题不知道有没有碰到的，用AD导入3D模型的时候，发现位置偏移了，后来发现是PCB中和PCB库文件的参考点不一致。
比较笨的办法是，那个器件位置有偏移，先在PCB中查看参考点在哪里，然后在库文件中查找对应的封装库，更改参考点，然后再导入一次.
不知道有没有办法解决上述问题，谢谢！
看错问题了。
第一个问题楼下已给出问题点，你除了designator外还把其他非designator也选中了。
第二个问题不了解。

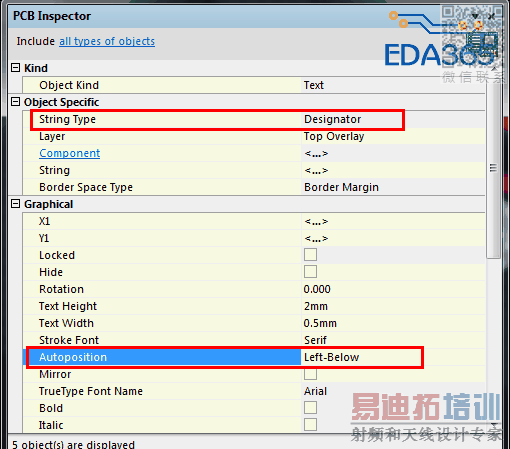

第一个问题里边，string type 这栏要选择designator才行，就是器件的标号丝印，这样才有相对器件的位置，如果是text，只是文字，和器件没有关系，自然没有位置这个属性存在
丝印要怎么批量移动呢，AD应该可以把丝印统一放置的器件的center left right up down
我知道的方法有两个，
第一个，快捷键a+p，针对选中的元器件，可调节其丝印位置。
第二个，按小编的方法，选中元器件的丝印designator，在autoposition右侧选择。
选中丝印可以一起更改横纵坐标；试下AD13，选中丝印等可以一起任意移动
出坐标文件，更新库文件后，再导入坐标文件
16以后版本必须切换到丝印所属器件的所在层
