keep-out layer 孔不见了

录入:edatop.com     点击:

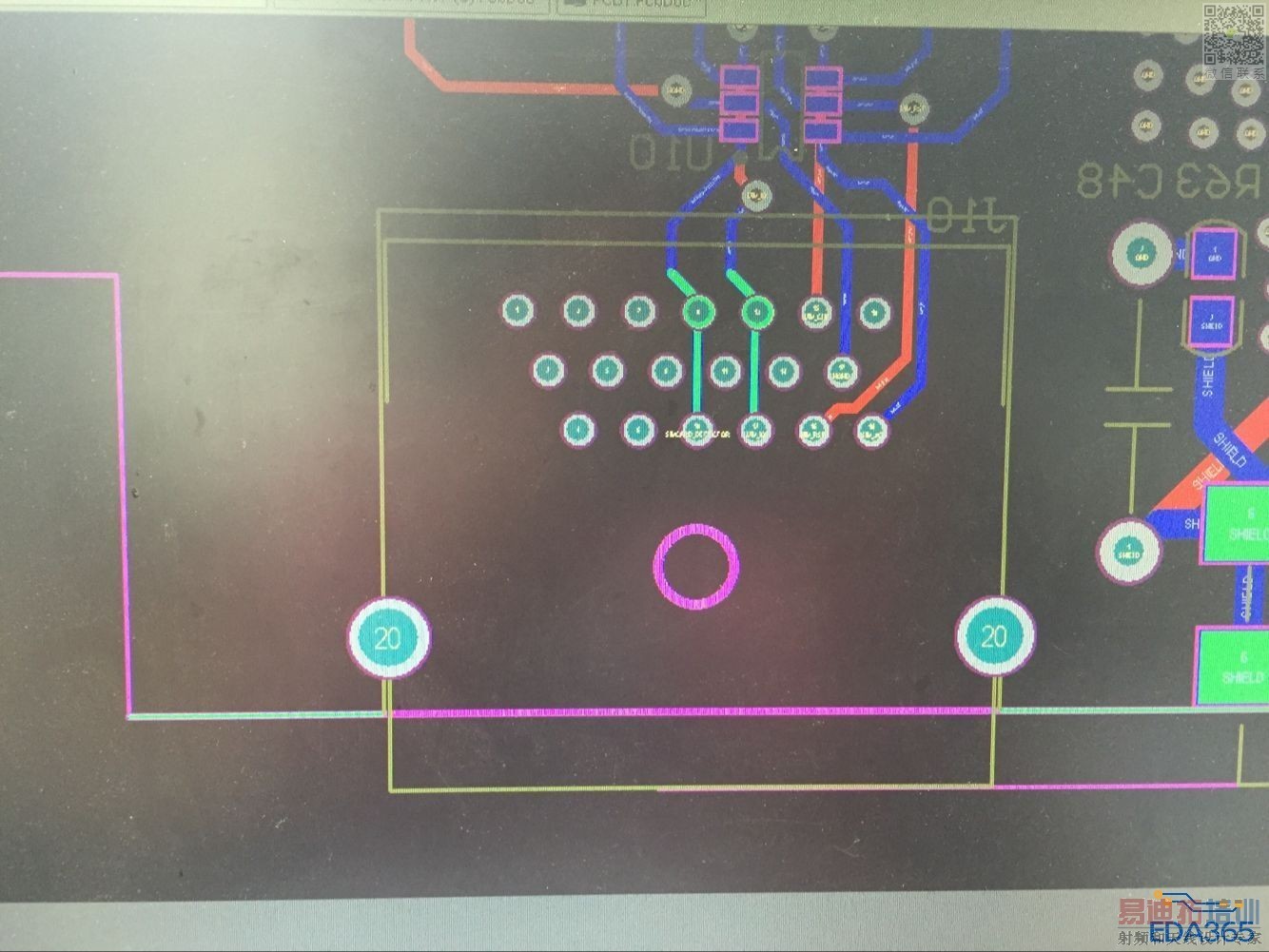

做了一个接口封装,里面一个定位孔,直接用keepoutl ayer画的圆。
封装库一直没更改。

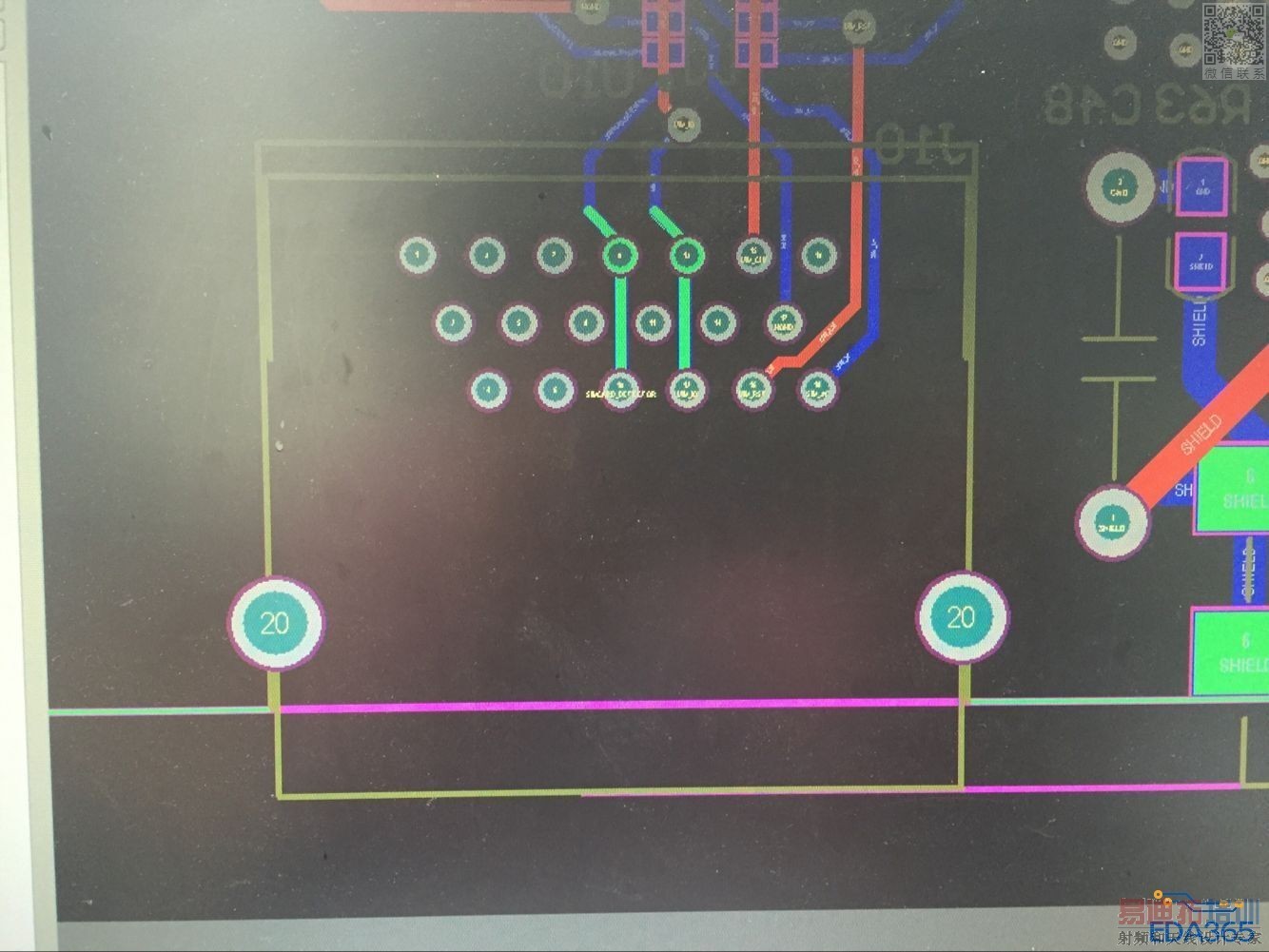

在上一版本是对的,但是这次改版时候不知道为什么这个接口封装里的定位孔不见了,但是板子的其他keepout  layer还是在的并且显示。
请教大家,非常感谢

补充内容 (2017-8-16 11:01):
理论上,在pcb编辑页面是不能更改每个封装内部的东西的啊,怎么会不小心删掉了呢?



说不定是你不小心删除掉了,可以从原来的板上把这个圆copy过去,比较保险的办法还是在封装里面添加。

xuexuexuexi

已经找到原因。
应该是器件点lock时候不小心点到 lock primitive,器件分解,导致删除时候不小心删掉的
