请教，在PROTEL里面，怎么让焊盘成圆形均匀的分布在一个圆周围？
录入：edatop.com 点击：
在PROTEL里面，怎么让焊盘成圆形均匀的分布在一个圆周围?

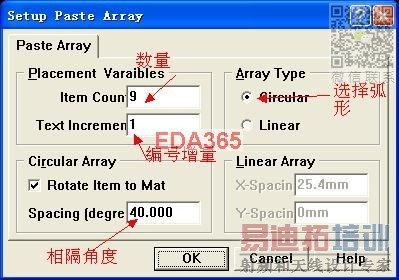

这个99SE的设置界面，下面是特殊粘贴的结果，
如果想不满整个院，就将相隔角度×数量=360度。
複製一個焊盤
Edit\Paste special
點擊Paste Array
Array Type選中Circular
Item Count設定擺放數量
Spacing(Degrees)設定每個焊盤的角度差
點擊OK
在圖面上點擊圓中心
再點擊第一個焊盤所要擺放的位置
不管用，试了
2楼那方法应该可以吧，特殊粘贴里面有相应的属性设置。
特殊粘贴选择弧形粘贴，里面有放置数量设置，点击粘贴后第一次点击鼠标的地方为圆心，第二次点击左键与第一次点击的距离为圆的半径。
这个简单啊，先用CAD画好所放焊盘位置，然后导入外形文件，PAD扑捉点就OK了
不是啊，在99SE里面已经有这个功能了。AD里面也有此功能。
这个99SE的设置界面，下面是特殊粘贴的结果，
如果想不满整个院，就将相隔角度×数量=360度。
用过 可以
管用。学习了。
不错 学习
二楼的解答是正确的，小编可以多试几遍。
