用AD6能否完成166MHZ的DDR设计

录入：edatop.com 点击：

不做仿真可以吗?
主要是没有过高速电路设计的经验，原理图用AD6已经画好了，还有封装。

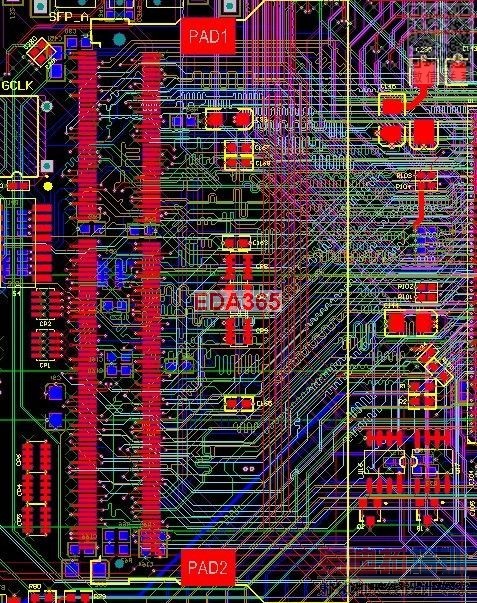

可以的,看我做的DDR3布线,

一切皆有可能

初次设计，不做仿真可以吗，
主要要注意些什么?

1,等长2,间距,3完整的参考平面,4,单端50,差分100

看来都是高手

问句有点外行的话，单端50差分100具体如何做到，
主要因为没做过高速电路的设计

1,等长2,间距,3完整的参考平面,4,单端50,差分100?
能不能说得具体一点

按照DDR的登场规则等长，最好线宽间距是3W，所有和DDR相关的走线(data+ctl+addr)的参考平面一定要保持完整；
具体单端50差分100自己再去查查资料吧，不要啥都问。

你回复的时候我已经查完资料
不过还是十分感谢
