走线问题请教
录入：edatop.com 点击：
有以下几个问题，不太明白，麻烦高手指点下，谢谢：
1.走线中间改变宽度有没什么影响（电源线和信号线两种情况），有说会导致阻抗不匹配，那是否和频率有关呢，多少频率以上才会有较大影响?如下图1所示
2.还是如上图，如果走线宽度不变一直连到上面的芯片引脚，这样走线宽度会大于芯片引脚，这种走线宽度大于引脚焊盘的情况会有什么影响?

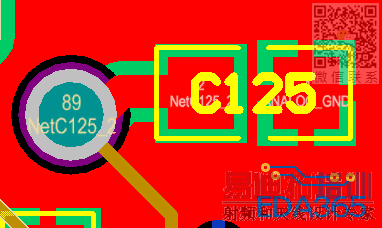

3.Connector每个接插引脚附近放一个ESD电容，进到板内的走线，是连到接插件，还是应该连到电容较好，感觉如果从电容接进去，ESD会先经电容泄放掉而不会进入板内，如下图2：
4.有些驱动线路如果算额定导通电流比如1A，但是控制方式并不是持续导通的，是占空比的输出方式，这种情况还是按1A的电流去走线吗，还是可以降额处理?
图1
图2
个人看法，供参考：
1、线宽不一致，阻抗肯定不连续，与频率有关，频率越高影响越大，具体界限不清楚，但是100MHz以上肯定要注意。
2、走线宽度大于引脚焊盘，我觉得问题不大，只要保证不与相邻引脚短路。有些引脚例如接地脚和电源脚还会刻意加粗。
3、我觉得你想的是对的，先经过电容，再接连接器。但是电容已经离引脚很近了，走线阻抗很小，如图接法也没问题。
4、我觉得走线宽度是按平均电流而不是峰值。
