ALtium 器件布局禁布距离太大怎么设置，请工程师支招
录入：edatop.com 点击：

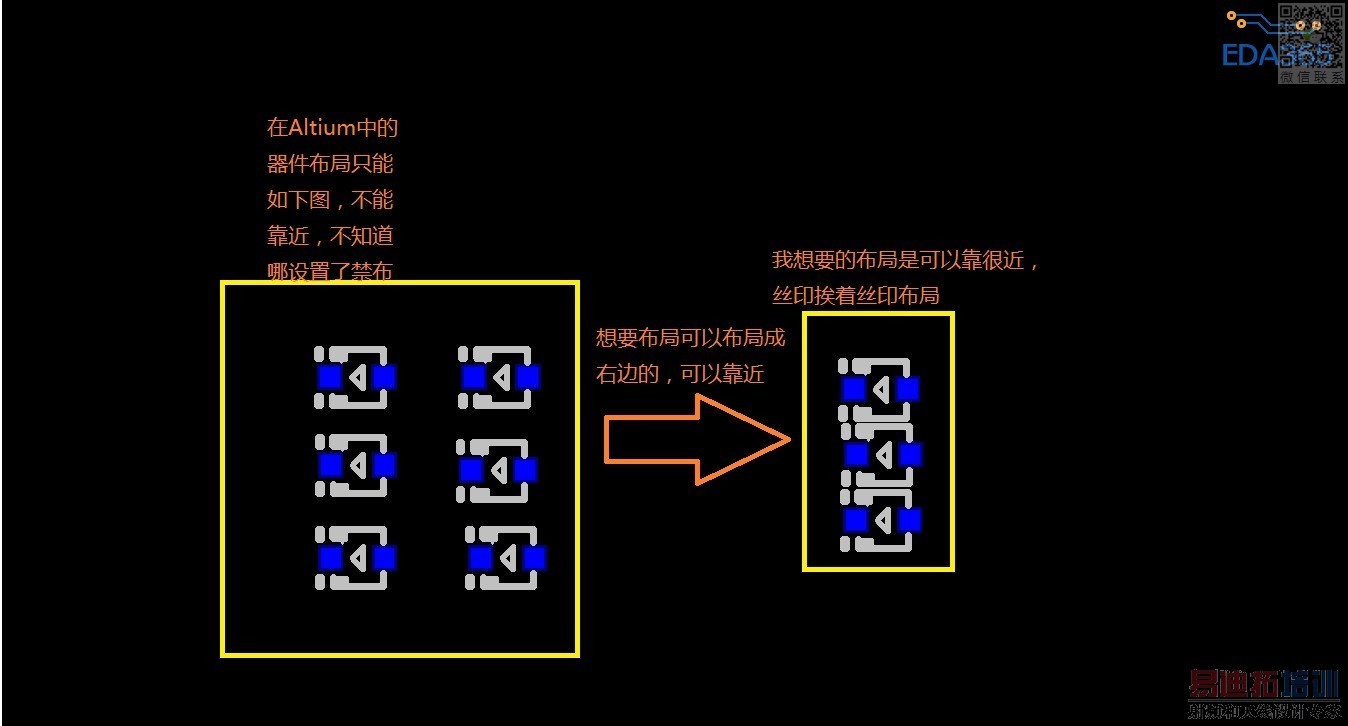

ALtium 器件布局禁布距离太大，板子又小，器件之间布局不成丝印挨着丝印的，如图，请高手支招，谢谢！
我觉得有两个方法：
1、在设计规则里，将component clearance的最小水平距离改的很小，例如改为0.01mm。
2、在DRC检查对话框里，点击rules to check，将component clearance后的online和batch的勾都去掉。点击工具，执行一次“reset error markers”后就不会出现错误标记了。如果你在DRC检查时希望检查“component clearance”，那么batch前的勾不要去掉。
好的 我试下，非常感谢
丝印挨着丝印，可以把字体设置小啊
板子多大是外框决定，不能为了设置字体把外框搞小吧
是设置问题，布线的里面设置了compoents push 把这个点出忽略就好了
是设置问题，布线的里面设置了compoents push 把这个点出忽略就好了
小编能否截个图，用了那么久还没发现你说的这个功能。

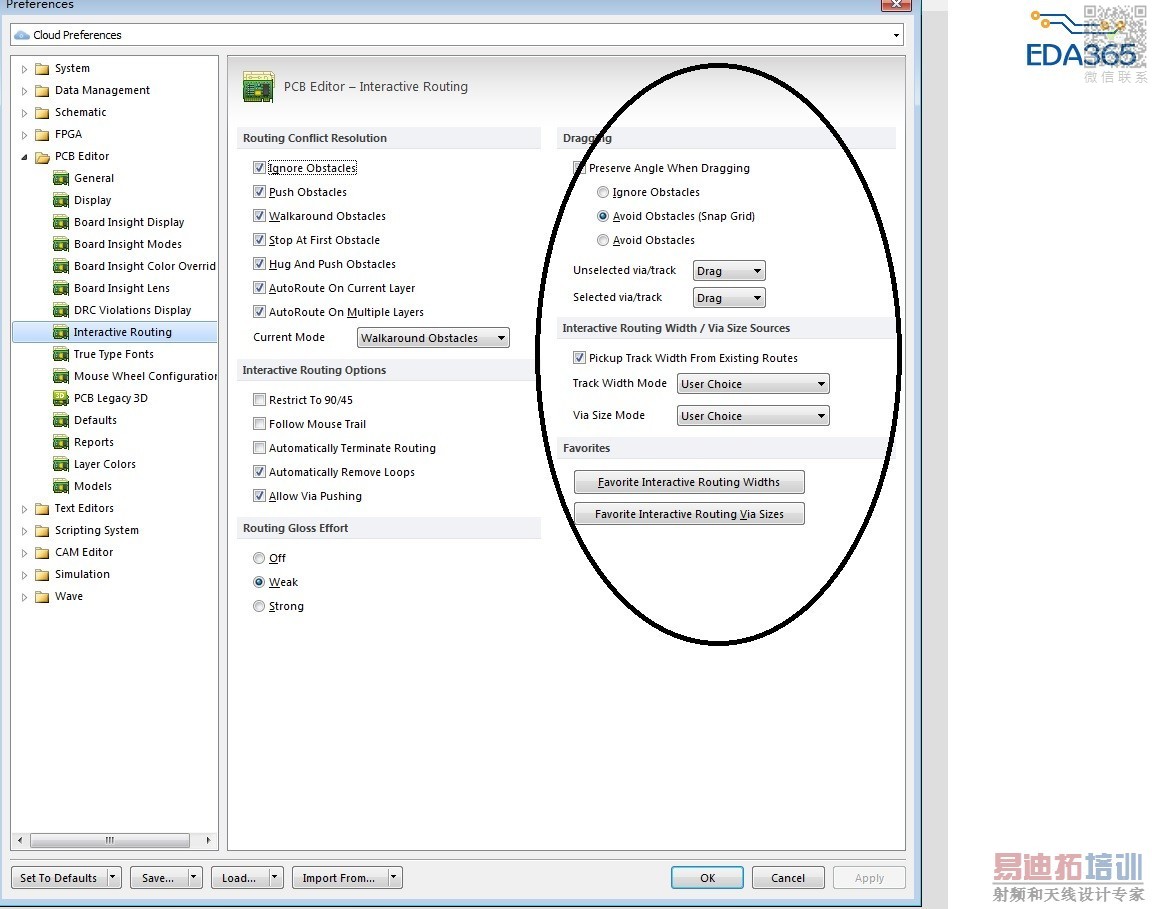

版本17.0的才有，我现在截图是14.3的，17.0的版本就是在我圈的那块
看到了，刚才试了下，很神奇。
呵呵，器件的推举，但是推不动
学习了，谢谢
将网格改小，然后把规则距离改小
