AD via颜色设置
录入：edatop.com 点击：
AD via钻孔和pad的颜色设置问题
钻孔via holes的颜色找到了，在层颜色设置那里.
但是pad没有找到的，via pad的颜色应是切换到哪一个信号层显示那一层的颜色，我的却不是，我的 via pad一直显示一种颜色，想修改也不知道哪里改.
钻孔via holes的颜色找到了，在层颜色设置那里.
但是pad没有找到的，via pad的颜色应是切换到哪一个信号层显示那一层的颜色，我的却不是，我的 via pad一直显示一种颜色，想修改也不知道哪里改.
坐等，没有回复的，呜呜。貌似AD论坛不如allegro
在英文输入情况下，按L后，按需求修改
知道是按 L，进入层面颜色设置那设置过孔的颜色吗?我就看到VIA HOLES 。外PAD颜色呢?哪里去改?
我知道是按 L，进入层面颜色设置那设置过孔的颜色的，我就看到VIA HOLES 。via外边PAD颜色呢
看我图里面的，via holes的颜色我找的到的，但是via pad 的颜色我没找到设置哪一个呢
看我图里面的，via holes的颜色我找的到的，但是via pad 的颜色我没找到设置哪一个呢
Altium designer里面PAD本身的颜色不能更改。
按L 改Multi-Layer层的颜色即可，你图上的焊盘是设置可Pads的draft模式
按L去里面的show/hide设置一下
改Multi-Layer层
谢谢 黑驴蹄子 ，太厉害了，您应该是黑马。。
初用AD再请教几个问题哦。
1.AD 复制VIA时怎样带属性设置和不带属性复制呢?
2.换成3D模式看板子的时候，转动了，2D中的PCB也跟着转动了，怎样恢复到原来的位置方向呢?不会去3D里面再去转吧。
3. DRC 检查时候 没连接的线会有两个倾斜的“//”，怎样把这种显示拿掉呢
1.选择edit-spaste special-keep net name。
3。线连接好后，重新检测一次就没有了

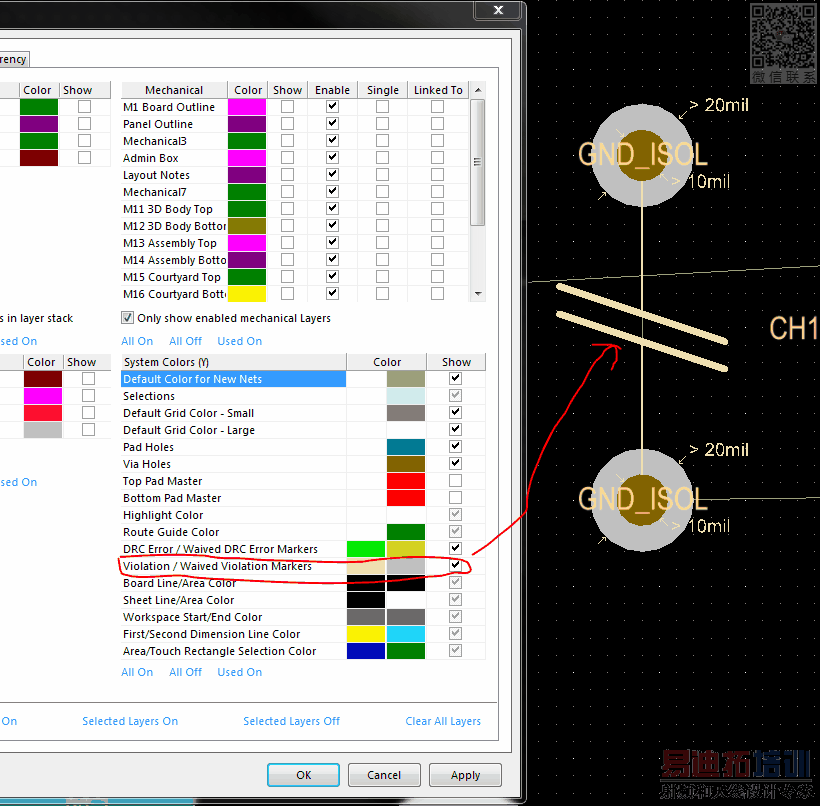

3. design > board layers and colors >
谢谢大家，非常感谢
