PCB负片文字挖空

求助:

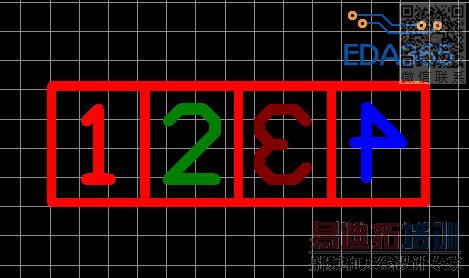

如下图，我用AD弄这种板层指示，顶层和底层用的是正片，所以1和4显示很正常。
但是中间层用的是负片，大家知道，有画线的地方就是没有铜的，所以就造成2和3是镂空的，根本看不清，而且也不希望是镂空的这种，又想能够达到像正片的那种效果，怎么办啊?
AD能不能弄那种阴文，这样就可以了，可是没找到哪里设置。或是有别的办法也行啊。

或者是能够部分正片也可以啊，就这部分正片，其他负片。

或者把文字属性变成区域，然后设置成多边形剪切块也行啊。

我的方法有点繁琐，且效果也不是那么好。
首先，要下载一个脚本，网上很多，名字叫“PCBLogoCreator.PRJSCR”。
这个脚本能将黑底白字的bmp图片导入PCB。
然后，需要通过绘图软件或其他软件创建一个你想要的bmp图片，
例如我的例子是“2”，而且这个“2”不能太小，否则效果不好，请自行尝试。
准备好这两样东西后，就可以打开Altium designer的PCB界面了。
1、点击左上角的“DXP”，再点击“run script”
2、浏览刚才下载的脚本“PCBLogoCreator.PRJSCR”，选中“RunConverterScript”，点OK。
3、载入上面创建的bmp图片（若图片较大，需要等待些许时间），选择层、是否负片、是否镜像等。
     注意：图片加载完后，若左侧没有显示图片，则表示该图不能被成功转换。
4、点击“Convert”，待下面进度条完成，即转换成功。点“exit”退出。
