求教protel中内电层分割的问题
录入：edatop.com 点击：
求教protel中内电层分割的问题

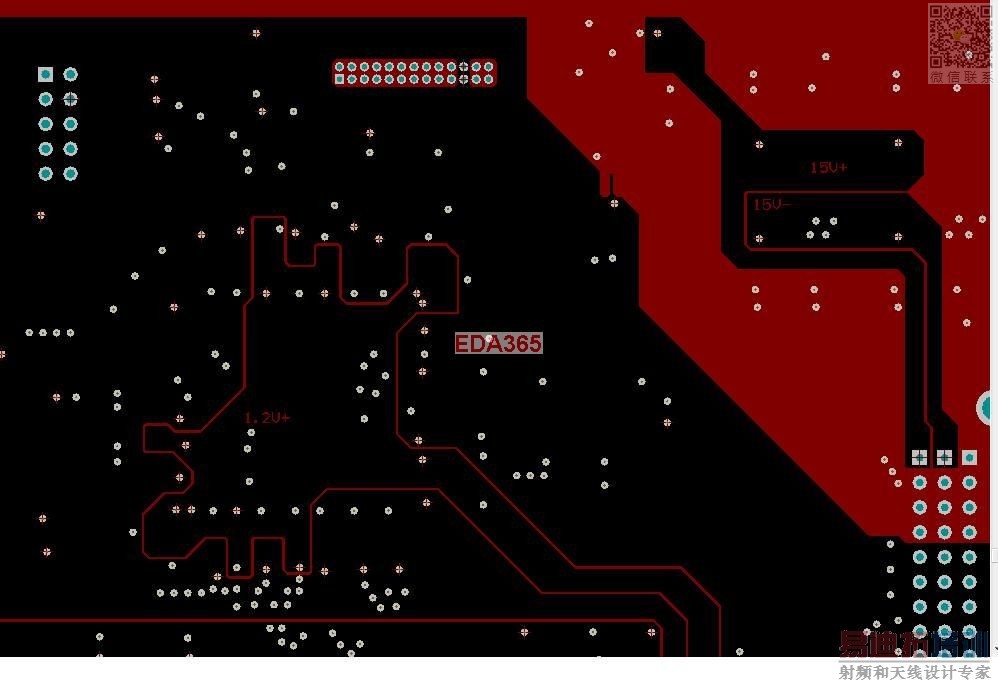

我做的是六层板，一层电源层，不过有好几个电源，所以需要分割，
想问一下，1.2v的有好三块，怎么把它们连起来(不用重新画成整个的)，另外，剩余的部分是3.3v，我怎么把这个3.3v区域化出来（不想沿着其他区域的边界画一遍，太麻烦了），谢谢各位高人
我做的是六层板，一层电源层，不过有好几个电源，所以需要分割，
想问一下，1.2v的有好三块，怎么把它们连起来(不用重新画成整个的)，另外，剩余的部分是3.3v，我怎么把这个3.3v区域化出来（不想沿着其他区域的边界画一遍，太麻烦了），谢谢各位高人
直接画线
首先，你的内层需要定义为Plane,而不是Layer. 因为PLANE 是负胶片，而LAYER 是正胶片。
