晒板子,请大家多拍拍砖

录入:edatop.com     点击:

ARM9架构核心板,一块flash,一块SDRAM;板子频率166MHZ。采用四层板,TOP-GND-SIGNAL-BOT,电源用的电源总线走法。
希望大侠们多拍拍砖。

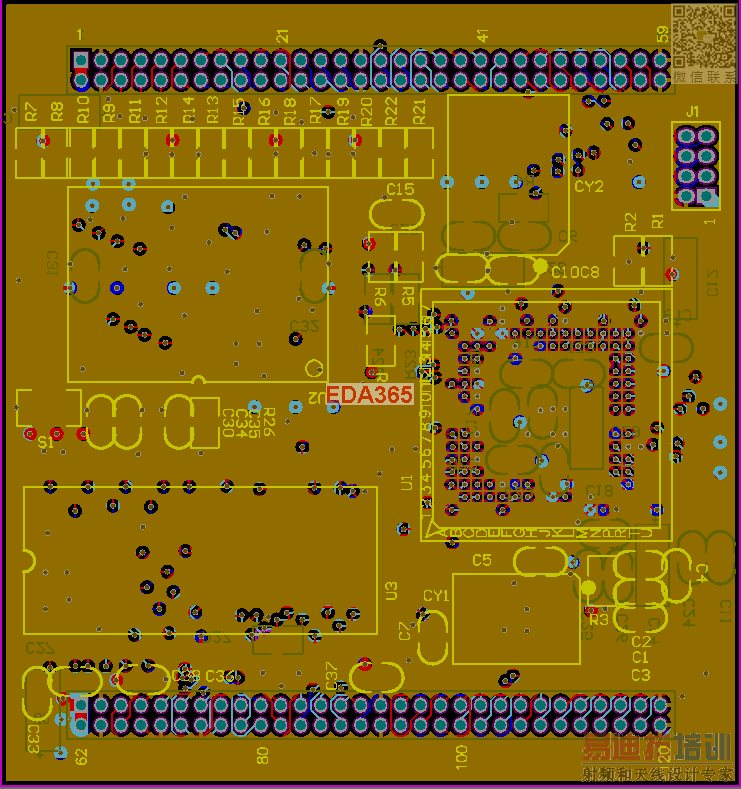

未铺铜前

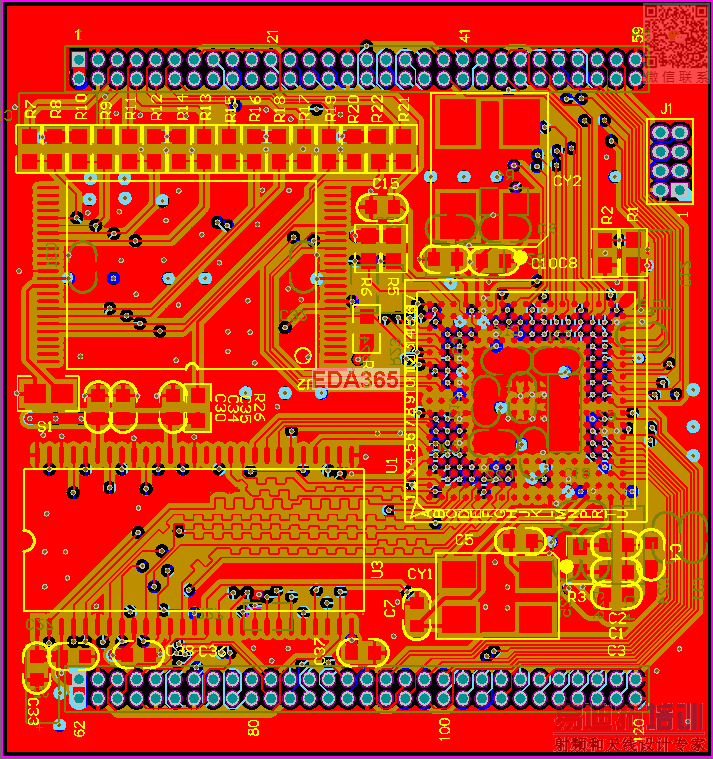

铺铜后

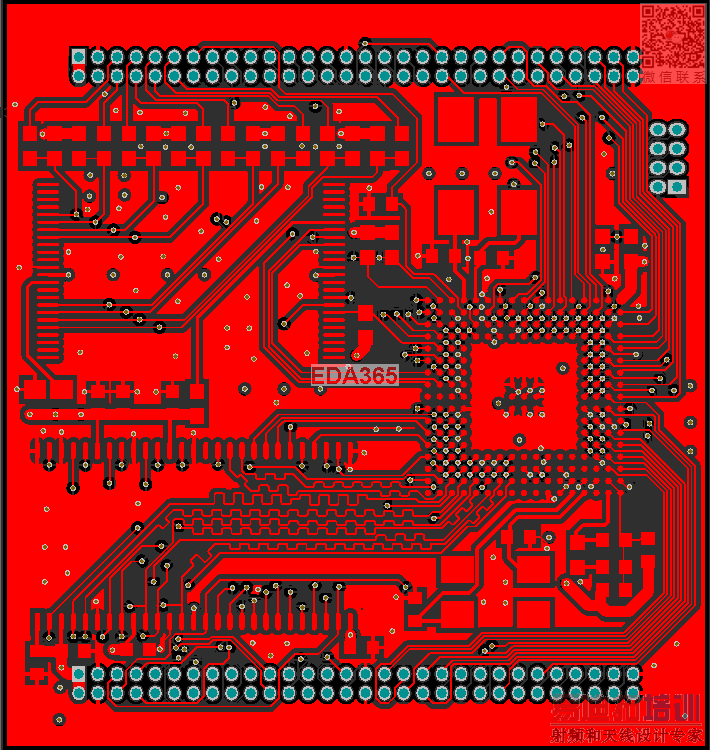

TOP层


GND层

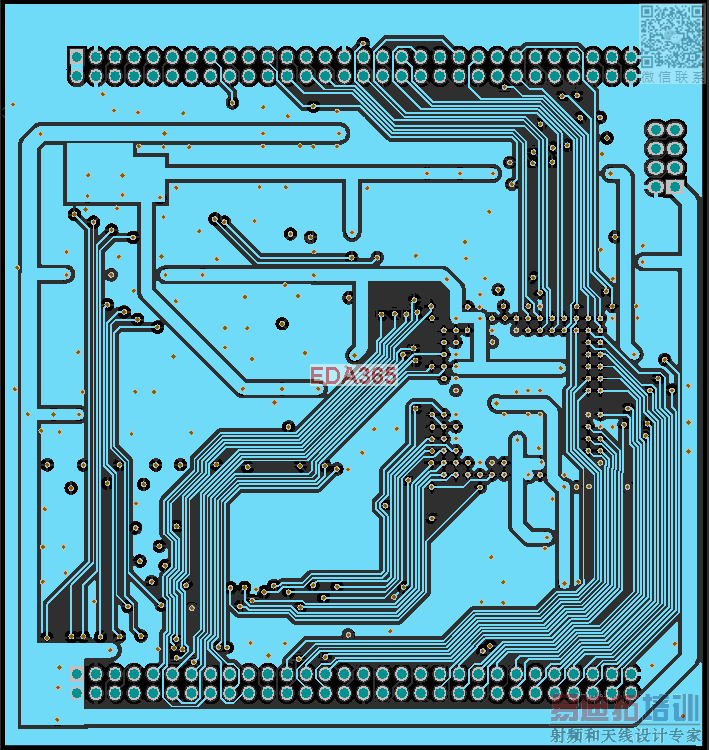

信号层

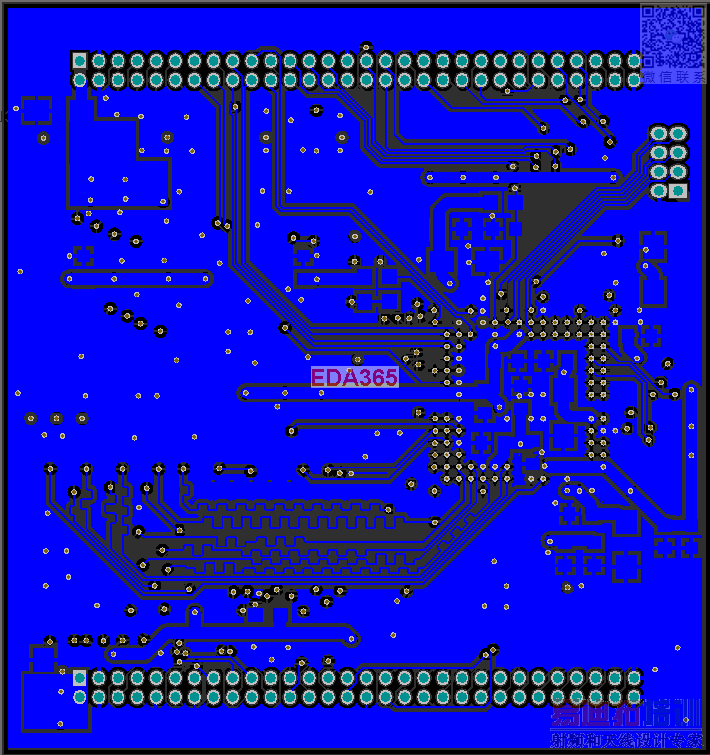

BOT层


自己坐个沙发

很不错,很工整
也考虑到了后续制作(间距比较大)

怎么没人帮忙点评一下

TOP 左上的是什么线? 不需要等长就尽量短,还有你的蛇形线走的太难看了,最好用圆弧。地的过孔多打点……上边都空着那!

强....很好...学习了
