room相同通道复用问题，求解答

大家好，最近在用AD的时候遇到一个问题。请大家帮忙解决，小弟在此感谢大家。

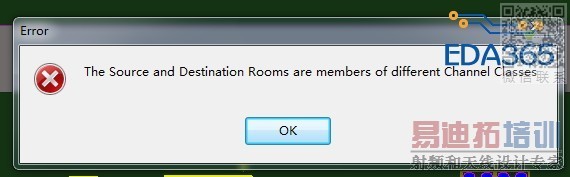

问题描述：AD软件有8个模块是一模一样的，分别画在2张独立的原理图中，每张原理图中包含了4个相同的子图（ABCD和EFGH）。每张原理图中的4个room可以实现通道复用功能。但ABCD和EFGH之间用该功能的时候就出现问题了。错误提示：The Source and Destination Rooms are members of different Channel Classes.请问要怎么解决这个问题，或者说，怎么样才能将这8个模块实现room复用功能。

有种方式是否可以尝试
1、在PCB中，你吧你做好的单独一个子模块全部复制粘贴8个一模一样的 包括网络走线铜皮，位号
2、但是在PCB中直接改位号 还成原理图对应的模块（手工，因为器件比较不是很多直接改就好）
3、然后Updata 原理图
出现的情况就是器件不会飞 ，网络会变掉，不急
在单独选中铜皮 走线 过孔等等 剪切粘贴下即可，就会变化成一模一样的了，极个别的地方稍微修正下
避免了通过原理图来比对Room的麻烦
此方法可以尝试下，仅供参考

一个子图里面，器件2000+ 一个一个改位号

器件多的话，没办法，哈哈，再研究研究

刘工，新建8张原理图，一个模块放一张原理图，然后再复用，这样不行吗?

新建8张原理图可以，但是存在一个问题。每张图的网络名称要不一致，每张图都要去改。而且，原理图稍微改个小地方，每张图都要去更改，很费事。不知道我有没有理解错误。
复制8张原理图，虽然可以保证ID一样，但是位号需要从新变，这样复制进来，位号不一致貌似还是没有用。
或者，我不知道，如何在整张原理图上批量加上位号后缀的操作。例如（C1改成C1_A、C1_B）

C1改成C1_A、C1_B，这个是可以的

多通道画法不行吗?

多通道画法不行吗?

方法一：把所有模块都放在一张图（是我也不会这么做呵呵）
方法二：你这个提示说明了软件不认为你8个是一样的，是认为4个成一组，每组里面4个才是一样的；那这样你就得在第二组中任选一个模块然后同样摆好（可以复制第一组的模块的走线）后，以这一模块为模板应用到其他三个模块当中。

多通道画法可行，就是遇到问题了

是的，你说的太对了。

不知道小编找到解决方法了没，没找到我可以告诉你

多通道不是用ROOM吗?

请教，怎么解决的呢?
